產品名稱

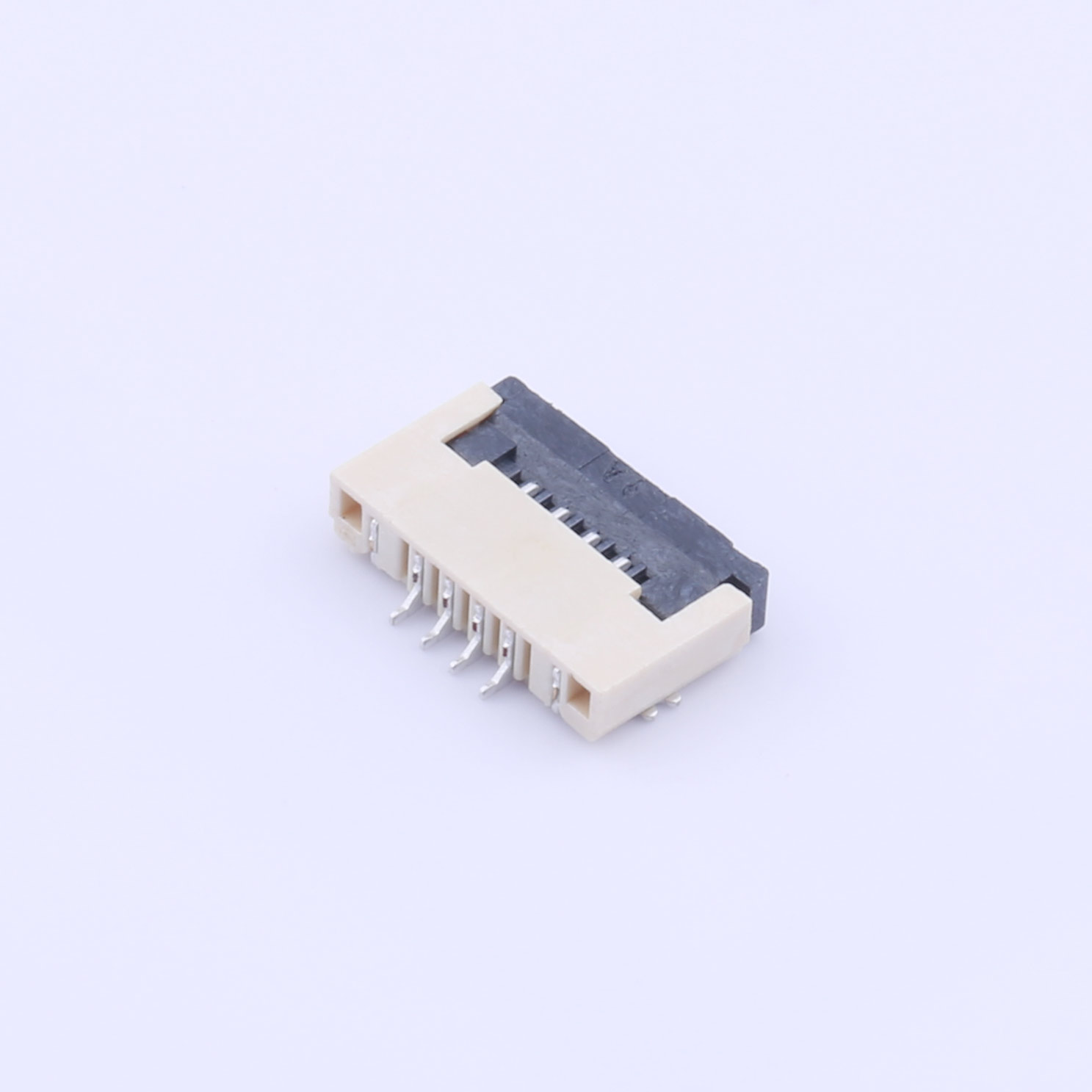

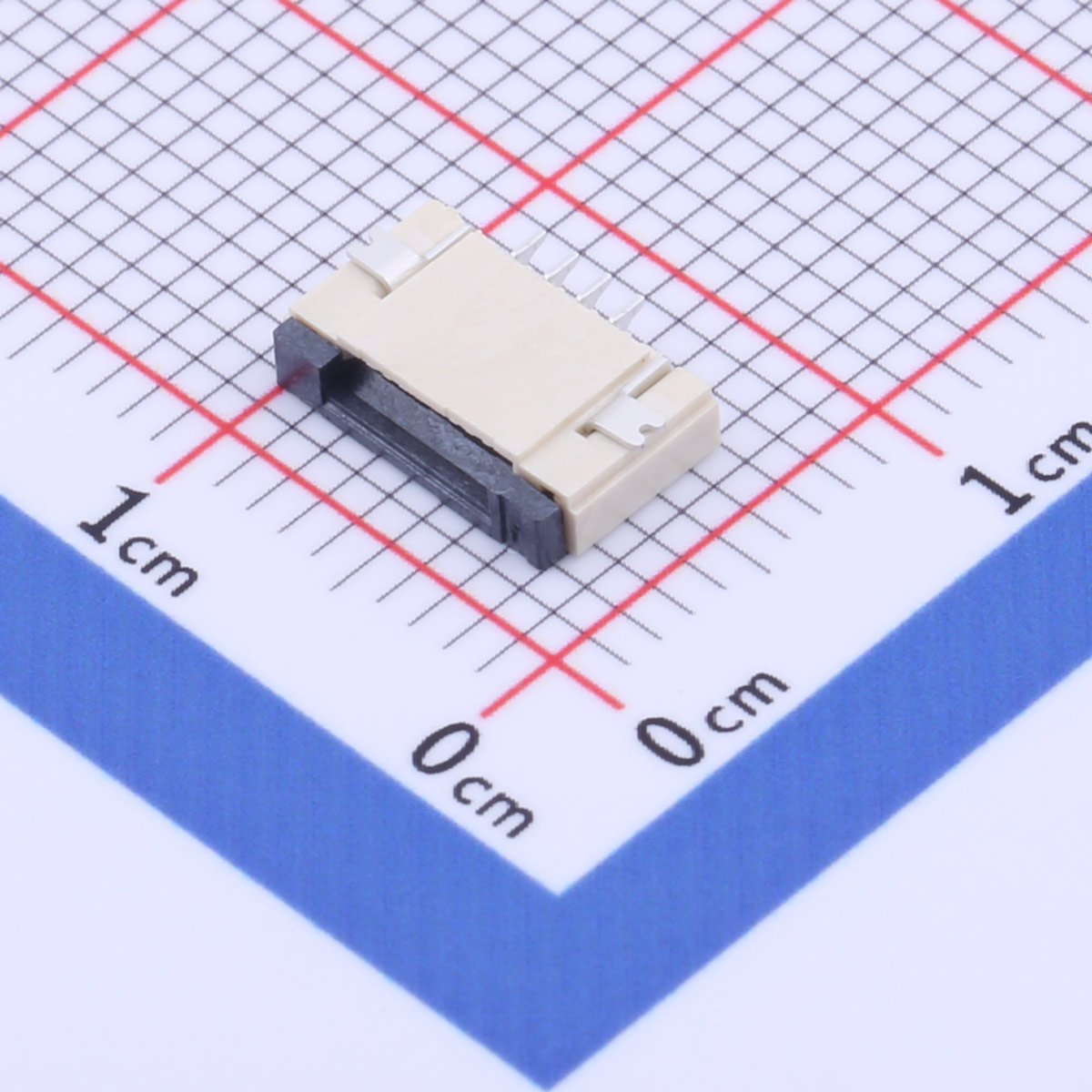

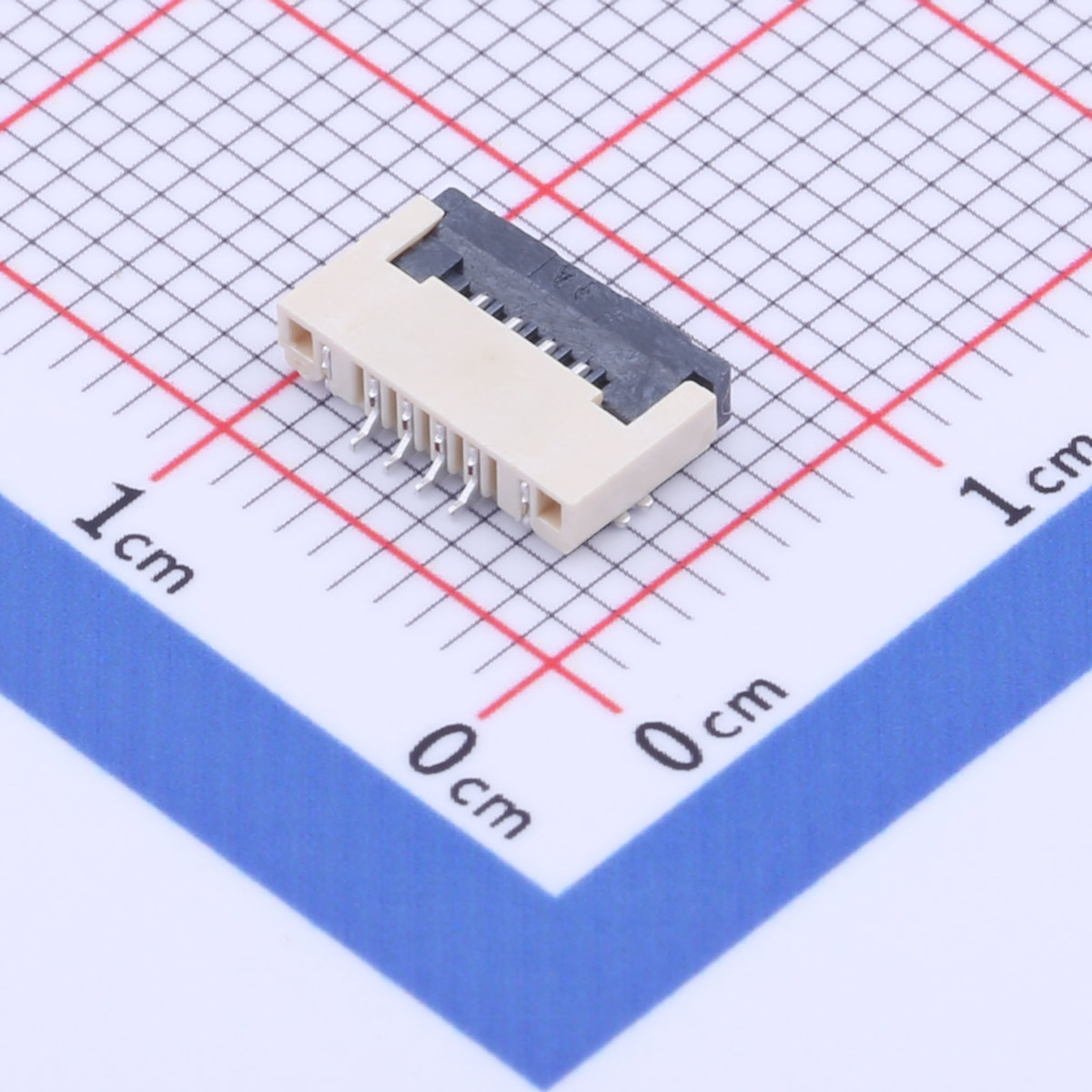

KH-FG1.0-H2.0-4PIN FFC/FPC連接器

產品概述

KH-FG1.0-H2.0-4PIN是一款高性能的FFC（Flexible Flat Cable，柔性扁平電纜）和FPC（Flexible Printed Circuit，柔性印刷電路）連接器，專為線對板和線對線連接而設計。該連接器具備緊湊的結構和優異的電氣性能，適用于需要高密度連接和緊湊設計的電子設備中。

主要特性

間距與引腳數：

間距：1mm

引腳數：4PIN

安裝類型：

臥貼式安裝，便于電路板上的安裝與布局。

鎖定特性：

翻蓋式鎖定特性，確保連接的穩定性和可靠性，防止意外松動。

電氣性能：

提供穩定的電信號傳輸，滿足高速數據傳輸和信號傳導需求。

溫度范圍：

工作溫度：-25℃~+85℃，具有優異的耐溫性能，適應各種環境條件下的應用。

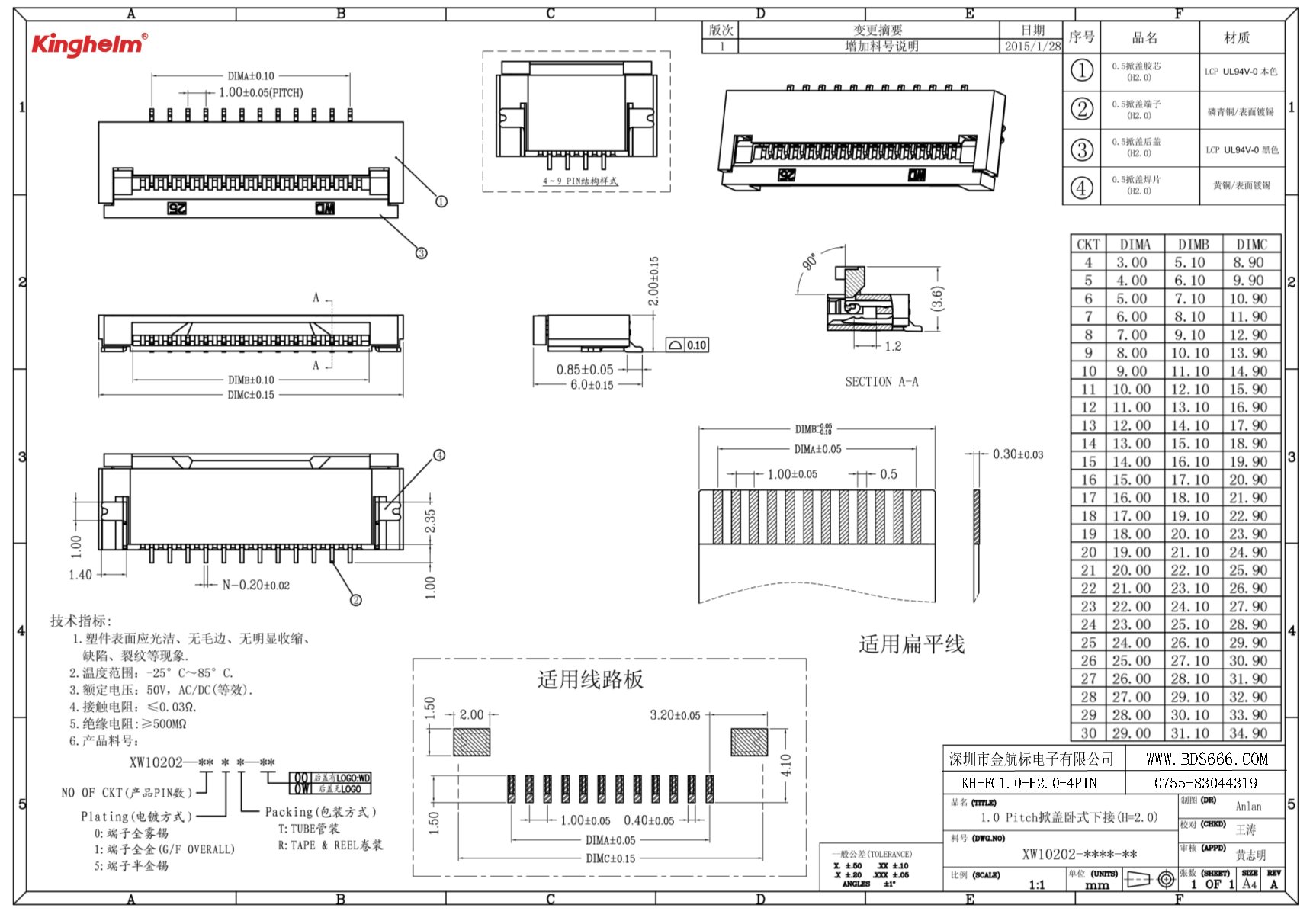

封裝與尺寸：

SMD封裝，緊湊的設計節省空間。

板上高度僅為2mm，接入柔性電纜厚度為0.3mm，適合在空間有限的應用場景中使用。

產品優勢

高密度連接：

1mm的間距和4PIN的觸點數量，滿足小型化設計的需求，適用于高密度布線場景。

穩定可靠：

翻蓋式鎖定特性和下接觸點設計，確保連接的穩定性和可靠性。

易于安裝與維護：

臥貼式安裝類型，安裝方便快捷，提高了生產效率。

廣泛的工作溫度范圍：

可在-25℃~+85℃的溫度范圍內工作，適應各種惡劣環境。

優異的電氣性能：

提供穩定的電信號傳輸，支持高速數據傳輸和信號傳導。

性能參數

應用領域

KH-FG1.0-H2.0-4PIN FFC/FPC連接器廣泛應用于需要高密度連接和緊湊設計的電子設備中，包括但不限于：

• 平板電腦

• 便攜式電子設備

• 智能手機

• 數字相機

• 家用電器

• 工業自動化設備

• 醫療設備

• 汽車電子系統

注意事項

安裝與操作：

安裝時確保針腳垂直緩慢[敏感詞]，避免傾斜、插反或錯位。

操作力度不宜過大，以免損壞連接器。

使用環境：

避免在超出規定溫度范圍的環境中使用，以防止連接器性能下降。

維護檢查：

定期檢查連接器的引腳是否完好，如有斷裂或彎折應及時更換。

避免隨意撥動、拉扯連接線，以防數據異常或丟失。

產品總結

KH-FG1.0-H2.0-4PIN FFC/FPC連接器是一款高性能、高可靠性的連接器產品，專為滿足現代電子設備對高密度連接和緊湊設計的需求而設計。其優異的電氣性能、穩定的連接特性和廣泛的應用領域，使其成為連接器領域的信賴之選。無論是在消費電子、工業控制還是醫療設備等領域，該連接器都能提供穩定、高效和可靠的連接解決方案。
