一、第三代半導體 GaN：射頻、電源、光電子廣泛運用

1.1 5G 時代，第三代半導體優勢明顯

第一代半導體材料主要是指硅（Si）、鍺（Ge）元素半導體。它們在國際信息產業技術中的各類分立器件和 集成電路、電子信息網絡工程等領域得到了極為廣泛的應用。

第二代半導體材料是指化合物半導體材料，如砷化鎵（GaAs）、銻化銦（InSb）、磷化銦（InP），以及三 元化合物半導體材料，如鋁砷化鎵（GaAsAl）、磷砷化鎵（GaAsP）等。還有一些固溶體半導體材料，如鍺硅 （Ge-Si）、砷化鎵-磷化鎵（GaAs-GaP）等；玻璃半導體（又稱非晶態半導體）材料，如非晶硅、玻璃態氧化物 半導體等；有機半導體材料，如酞菁、酞菁銅、聚丙烯腈等。第二代半導體材料主要用于制作高速、高頻、大功 率以及發光電子器件，是制作高性能微波、毫米波器件及發光器件的優良材料。

第三代半導體材料主要是以碳化硅（SiC）、氮化鎵（GaN）、氧化鋅（ZnO）、金剛石、氮化鋁（AlN）為 代表的寬禁帶（禁帶寬度 Eg>2.3eV）的半導體材料。

寬禁帶半導體是高溫、高頻、抗輻射及大功率器件的適合材料。與第一代和第二代半導體材料相比，第三 代半導體材料具有更寬的禁帶寬度、更高的擊穿電場、更高的熱導率、更大的電子飽和速度以及更高的抗輻射 能力，更適合制作高溫、高頻、抗輻射及大功率器件。從目前第三代半導體材料及器件的研究來看，較為成熟 的第三代半導體材料是 SiC 和 GaN，而 ZnO、金剛石、氮化鋁等第三代半導體材料的研究尚屬起步階段。

1.2 GaN 優勢明顯，5G 時代擁有豐富的應用場景

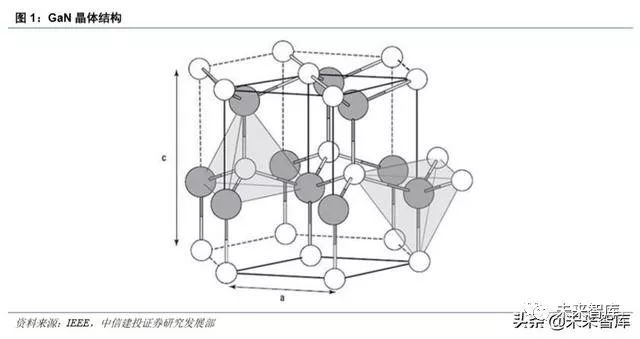

氮化鎵（GaN）是極其穩定的化合物，又是堅硬和高熔點材料，熔點為 1700℃。GaN 具有高的電離度，在 三五族化合物中是[敏感詞]的（0.5 或 0.43）。在大氣壓下，GaN 晶體一般是六方纖鋅礦結構，因為其硬度大，所以 它又是一種良好的涂層保護材料。GaN 具有出色的擊穿能力、更高的電子密度和電子速度以及更高的工作溫度。GaN 的能隙很寬，為 3.4eV，且具有低導通損耗、高電流密度等優勢。

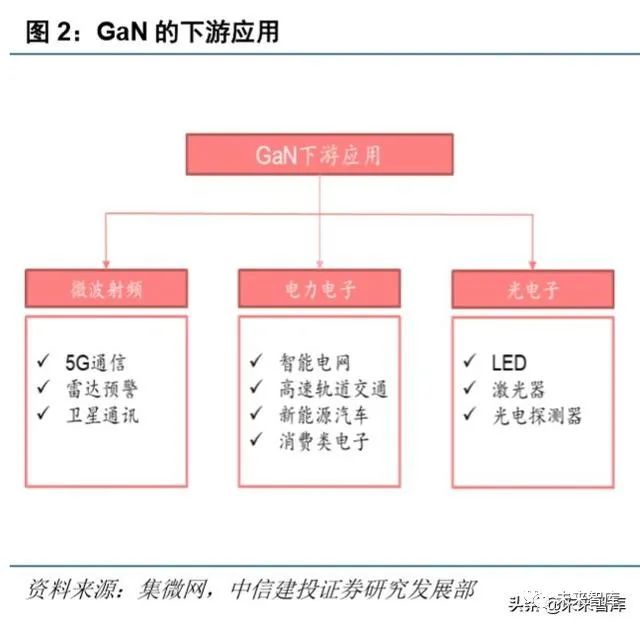

GaN 是一種 III/V 直接帶隙半導體，通常用于微波射頻、電力電子和光電子三大領域。具體而言，微波射頻 方向包含了 5G 通信、雷達預警、衛星通訊等應用；電力電子方向包括了智能電網、高速軌道交通、新能源汽 車、消費電子等應用；光電子方向包括了 LED、激光器、光電探測器等應用。

二、射頻：5G 基站、雷達——GaN 射頻器件大有可為

2.1 GaN 在高溫、高頻、大功率射頻應用中獨具優勢

自 20 年前出現首批商業產品以來，GaN 已成為射頻功率應用中 LDMOS 和 GaAs 的重要競爭對手，其性能 和可靠性不斷提高且成本不斷降低。第一批 GaN-on-SiC 和 GaN-on-Si 器件幾乎同時出現，但 GaN-on-SiC 技術 更加成熟。目前在射頻 GaN 市場上占主導地位的 GaN-on-SiC 突破了 4G LTE 無線基礎設施市場，并有望在 5G 的 Sub-6GHz 實施方案的 RRH（Remote Radio Head）中進行部署。

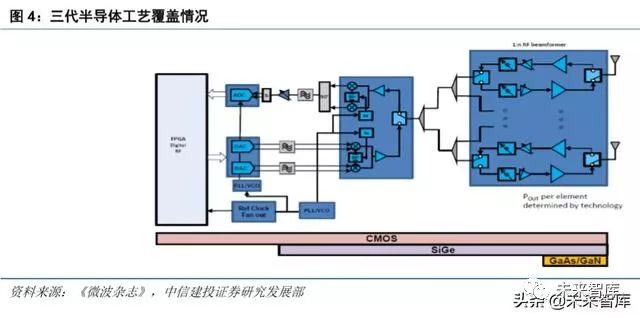

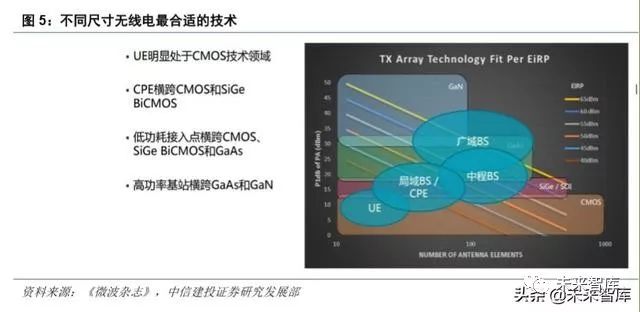

在常用半導體工藝中，CMOS 低功耗、高集成度、低成本等優勢顯著。SiGe 工藝兼容性優勢突出，幾乎能 與硅半導體超大規模集成電路行業中的所有新工藝技術兼容。GaAs 在高功率傳輸領域具有優異的物理性能。GaN 在高溫、高頻、大功率射頻組件應用獨具優勢。基于功耗和成本等因素，消費終端產品明顯更多采用 CMOS 技術；CPE 采用 CMOS 和 SiGe BiCMOS；低功耗接入點則采用 CMOS、SiGe BiCMOS 和 GaAs；而高功率基站 領域則是 GaAs 和 GaN 的天下。

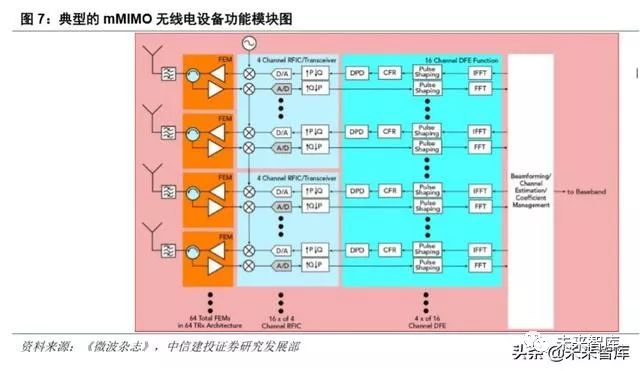

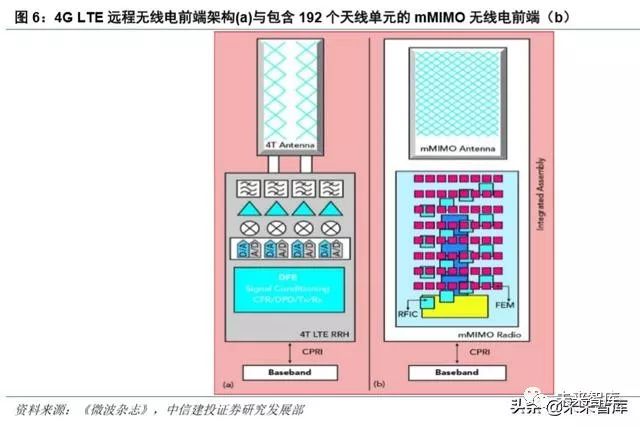

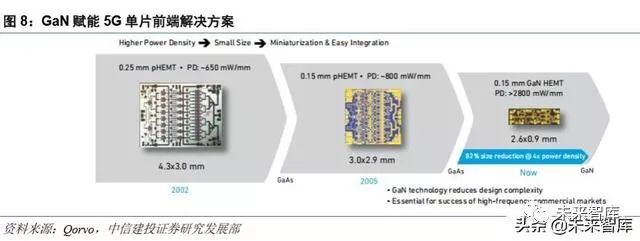

與 4G 系統相比，5G mMIMO 具有更多收發器和天線單元，使用波束賦形信號處理將射頻能量傳遞給用戶。mMIMO 系統可將 192 個天線單元連接到 64 個發送/接收（TRx）FEM，這些 TRx FEM 具有 16 個收發器 RFIC 和 4 個數字前端（DFE)，與典型的 LTE 4T MIMO 中的 4 個收發器相比，數字信號處理性能可提高 16 倍。5G mMIMO 設計下，急劇增加的信號處理硬件極大影響了系統尺寸，信號處理的功耗也在逼近板載功率放大器的 功耗，在某些情況下，甚至已經超過了板載功率放大器的功耗。

mMIMO 設計有助于減少傳統收發器架構中模數、數模轉換所需的步驟，從而縮小 5G 天線的尺寸和重量。 與 LDMOS 器件相比，硅基 GaN 提供了良好的寬帶性能和卓越的功率密度和效率，能滿足嚴格的熱規范，同 時為緊密集成的 mMIMO 天線陣列節省了寶貴的 PCB 空間。

GaN 非常適合毫米波領域所需的高頻和寬帶寬，可滿足性能和小尺寸要求。使用 mmWave 頻段的應用將 需要高度定向的波束成形技術，這意味著射頻子系統將需要大量有源元件來驅動相對緊湊的孔徑。GaN 非常適 合這些應用，因為小尺寸封裝的強大性能是 GaN 最顯著的特征之一。

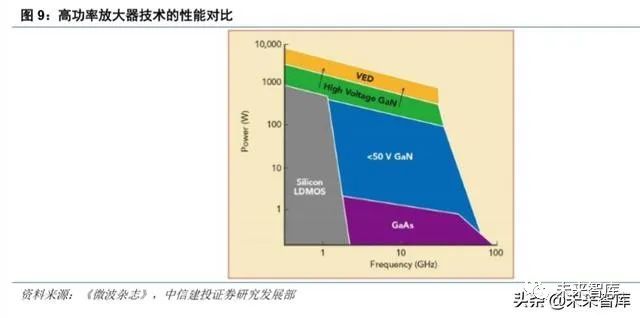

在高功率放大器方面，LDMOS 技術由于其低頻限制只在高射頻功率方面取得了很小進展。GaAs 技術能夠 在 100GHz 以上工作，但其低導熱率和工作電壓限制了其輸出功率水平。50V GaN/SiC 技術在高頻下可提供數 百瓦的輸出功率，并能提供雷達系統所需的堅固性和可靠性。HV GaN/SiC 能夠實現更高的功率，同時可顯著 降低射頻功率晶體管的數量、系統復雜性和總成本。

2.2 GaN 射頻市場規模到 2024 年約為 20 億美元，CAGR 達 21%

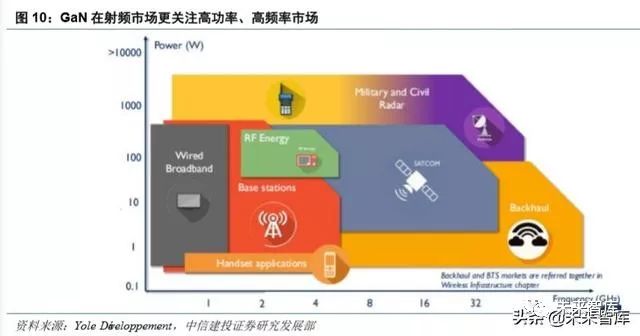

GaN 在射頻市場更關注高功率、高頻率場景。由于 GaN 在高頻下具有較高的功率輸出和較小的面積，GaN 已被射頻行業廣泛采用。隨著 5G 到來，GaN 在 Sub-6GHz 宏基站和毫米波（24GHz 以上）小基站中找到一席 之地。GaN 射頻市場將從 2018 年的 6.45 億美元增長到 2024 年的約 20 億美元，這主要受電信基礎設施和[敏感詞] 兩個方向應用推動，衛星通信、有線寬帶和射頻功率也做出了一定貢獻。

隨著新的基于 GaN 的有源電子掃描陣列（AESA）雷達系統的實施，基于 GaN 的軍用雷達預計將主導 GaN [敏感詞]市場，從 2018 年的 2.7 億美元增長至 2024 年的 9.77 億美元，CAGR 達 23.91％，具有很大的增長潛力。GaN 無線基礎設施的市場規模將從 2018 年的 3.04 億美元增長至 2024 年的 7.52 億美元，CAGR 達 16.3%。GaN 有線寬帶市場規模從 2018 年的 1,550 萬美元增長至 2024 年的 6,500 萬美元，CAGR 達 26.99%。GaN 射頻功率 市場規模從 2018 年的 200 萬美元增長至 2024 年的 10,460 萬美元，CAGR 達 93.38%，具有很大的成長空間。

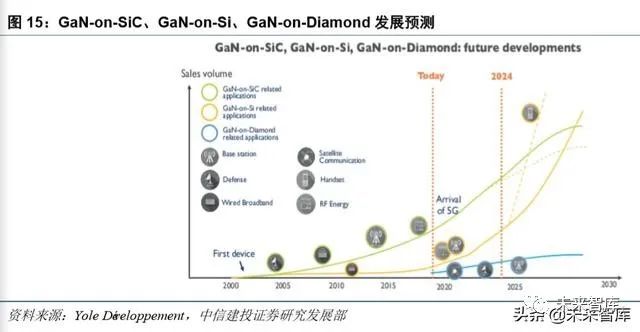

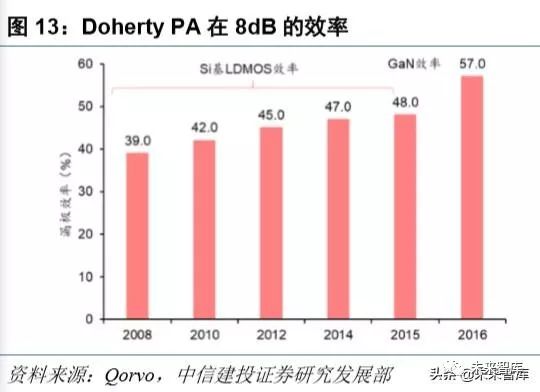

在基站收發器（BTS）生態系統中引入 GaN 可大幅提高前端效率，使其成為適用于高功率和低功耗應用的 新技術，GaN-on-Si 有望挑戰基站收發器（BTS）和射頻功率市場中現有的 LDMOS 方案。為了滿足多樣化的 5G 要求，GaN 制造商需要提供涵蓋多種頻率和功率水平的選擇。

在要求高頻高功率輸出的衛星通信中，預計 GaN 將逐漸取代 GaAs 解決方案。在有線電視（CATV）和民 用雷達市場，與 LDMOS 或 GaAs 相比 GaN 的成本仍然較高，但其附加值顯而易見。對于代表 GaN 巨大的消 費級射頻功率傳輸市場，GaN-on-Si 可提供更具成本效益的解決方案。

2.3 GaN 射頻市場：美日統治，歐洲次之，中國新進

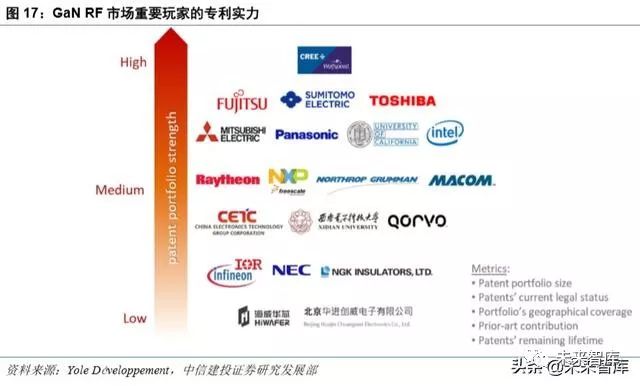

據 Yole 統計，2019 年全球 3750 多項專利一共可分為 1700 多個專利家族。這些專利涉及 RF GaN 外延、RF 半導體器件、集成電路和封裝等。Cree（Wolfspeed）擁有最強的專利實力，在 RF 應用的 GaN HEMT 專利競爭 中，尤其在 GaN-on-SiC 技術方面處于領先地位，遠遠領先于其主要專利競爭對手住友電工和富士通。英特爾和 MACOM 是目前最活躍的 RF GaN 專利申請者，主要聚焦在 GaN-on-Si 技術領域。GaN RF HEMT 相關專利領 域的新進入者主要是中國廠商，例如 HiWafer（海威華芯），三安集成、華進創威。

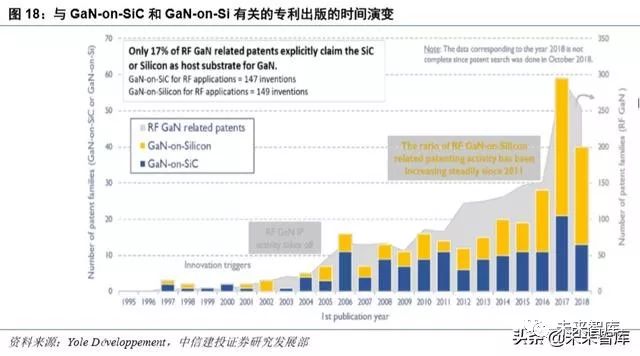

與 RF GaN-on-Si 相關的專利自 2011 年以來一直穩定增長，與 GaN-onSiC 相關的專利則一直在波動。RF GaN-on-Si 專利中，17%的 RF GaN 專利明確聲明用于 GaN 襯底。主要專利受讓人是英特爾和 MACOM，其次 是住友電工、英飛凌、松下、HiWafer、CETC、富士通和三菱電機

GaN MMIC 領域，Toshiba 和 Cree（Wolfspeed）擁有最重要的專利組合。Cree 在該領域的 IP 地位最強，但 是東芝目前是最活躍的專利申請人，在未來幾年中將進一步鞏固其 IP 地位。主要新進入者是 Tiger Microwave （泰格微波）和華進創威。在 RF GaN PA 領域，Cree（Wolfspeed）處于領先地位。其他主要的 IP 廠商是東芝、 富士通、三菱電機、Qorvo、雷神公司和住友電機，新進者有 MACOM。GaN RF 開關領域，英特爾表現最活躍， 新進者有 Tagore Technology。Intel 是 GaN RF 濾波器的主要專利請人

三、電力電子：GaN 推動快充、汽車電子進入小體積、高效率時代

3.1 GaN 在汽車電子上擁有多樣的應用場景

GaN 技術有望大幅改進電源管理、發電和功率輸出等應用。2005 年電力電子領域管理了約 30％的能源，預 計到 2030 年，這一數字將達到 80%。這相當于節約了 30 億千瓦時以上的電能，這些電能可支持 30 多萬個家 庭使用一年。從智能手機充電器到數據中心，所有直接從電網獲得電力的設備均可受益于 GaN 技術，從而提高 電源管理系統的效率和規模。

硅電源開關成功解決了低電壓（<100 伏）或高電壓容差（IGBT 和超結器件）中的效率和開關頻率問題。然 而，由于硅的限制，單個硅功率 FET 中無法提供全部功能。寬帶隙功率晶體管（如 GaN 和 SiC）可以在高壓和 高開關頻率條件下提供高功率效率，從而遠遠超過硅 MOSFET 產品。

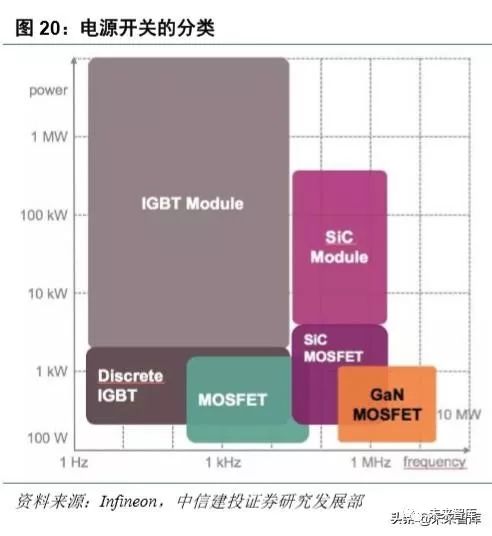

由于材料特性的差異，SiC 在高于 1200V 的高電壓、大功率應用具有優勢，而 GaN 器件更適合 40-1200V 的高頻應用，尤其是在 600V/3KW 以下的應用場合。因此，在微型逆變器、伺服器、馬達驅動、UPS 等領域， GaN 可以挑戰傳統 MOSFET 或 IGBT 器件的地位。GaN 讓電源產品更為輕薄、高效。

現行汽車的特點和功能是耗電和電子驅動，給傳統的 12V 配電總線帶來了額外負擔。對于 48V 總線系統， GaN 技術可提高效率、縮小尺寸并降低系統成本。而光線式距離保持和測量功能（激光雷達）使用脈沖激光快 速提供車輛周圍環境的高分辨率 360°三維圖像，GaN 技術可使激光信號發送速度遠高于同類硅 MOSFET 器 件。基于 GaN 的激光雷達使自主駕駛車輛能夠看得更遠、更快、更好，從而成為車輛眼睛。此外，GaN FET 工 作效率高，能以低成本實現最大的無線電源系統效率。用于高強度 LED 前照燈時，GaN 技術可提高效率，改善 熱管理并降低系統成本。而更高的開關頻率允許在 AM 波段以上工作并降低 EMI。綜合來看，GaN 在汽車電子 方面擁有豐富的應用場景。

3.2 GaN 可為下一代充電器市場提供更優選擇

GaN 在未來幾年將在許多應用中取代硅，其中，快充是第一個可以大規模生產的應用。在 600 伏特左右的 電壓下，GaN 在芯片面積、電路效率和開關頻率方面的表現明顯好于硅，因此在壁式充電器中可以用 GaN 來 替代硅。5G 智能手機的屏幕越來越大，與之對應的是手機續航的需求越來越高，這意味著電池容量的增加。GaN 快充技術可以很好地解決大電池帶來的充電時長問題。

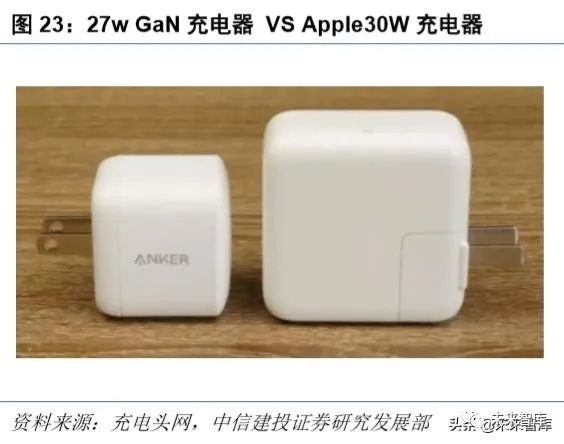

硅正在逐漸達到其物理極限，特別是在功率密度方面。這反過來限制了配備硅功率組件的設備的緊湊程度。在非常高的電壓、溫度和開關頻率下，GaN 與硅相比具有優越的性能，可顯著提高能源效率。功率 GaN 于 2018 年中后期在售后市場中出現，主要是 Anker、Aukey 和 RAVpower 的 24 至 65 瓦充電器。

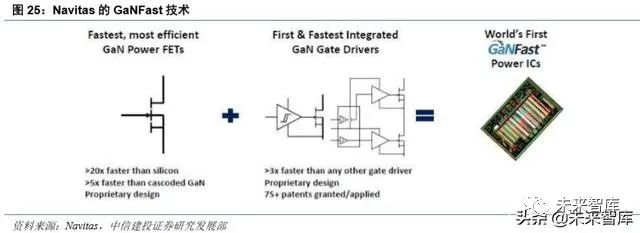

在 1990 年代對分立 GaN 及 2000 年代對集成 GaN 進行了多年學術研究之后，Navitas 的 GaNFast 源集成電 路現已成為業界公認的，具有商業吸引力的下一代解決方案。它可以用來設計更小、更輕、更快的充電器和電 源適配器。單橋和半橋的 GaNFast 電源 IC 是由驅動器和邏輯單片集成的 650V 硅基 GaN FET，采用四方扁平無 引線（QFN）封裝。GaNFast 技術允許高達 10 MHz 的開關頻率，從而允許使用更小、更輕的無源元件。此外， 寄生電感限制了 Si 和較早的分立 GaN 電路的開關速度，而集成可以最大限度地減少延遲和消除寄生電感。

3.3 GaN 電源市場到 2024 年約 3.5 億美元，CAGR 達 85％

2019 年 9 月，OPPO 宣布在其 65W 內置快速充電器中采 GaN HEMT 器件，GaN 在 2019 年首次進入主流消 費應用。2020 年 2 月，小米公司在小米 10 發布會上也宣布使用 65W 的 GaN 快充，引起了市場極大的關注， GaN 功率器件在 2020 年預計將會加速普及。由于 GaN 充電器具有體積小、發熱低、功率高、支持 PD 協議的 特點，GaN 充電器有望在未來統一筆記本電腦和手機的充電器市場。

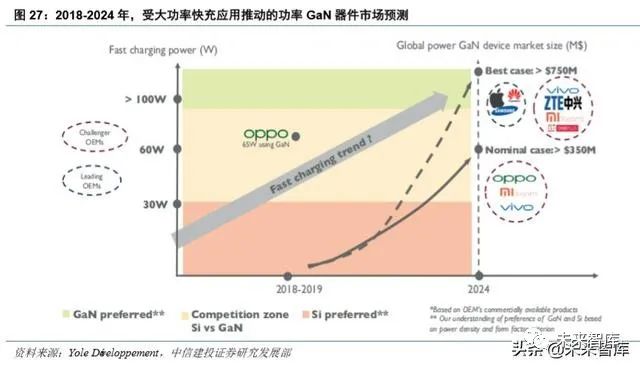

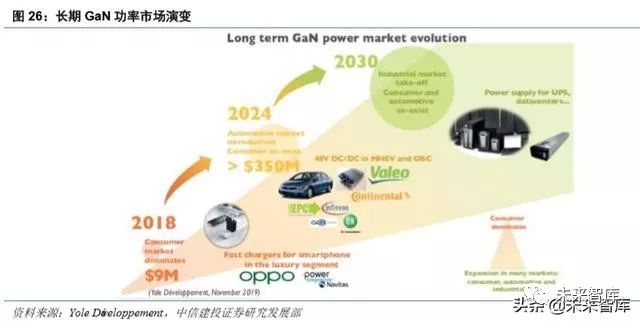

據 Yole 預測，受消費者快速充電器應用推動，到 2024 年 GaN 電源市場規模將超過 3.5 億美元，CAGR 為 85％，有極大增長空間。此外，GaN 還有望進入汽車及工業和電信電源應用中。從生產端看，GaN 功率半導體 已開始批量出貨，但其價格仍然昂貴。制造成本是阻礙市場增長的主要障礙，因為到今天 GaN 仍主要使用 6 英 寸及以下晶圓生產。一旦成本可降低到一定門檻，市場就會爆發。

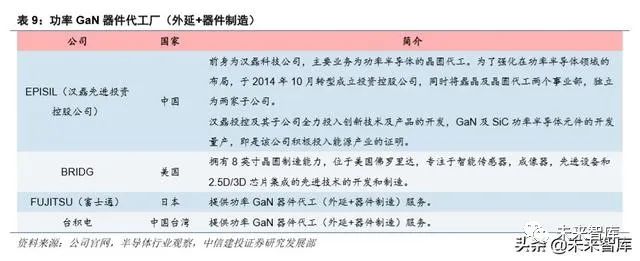

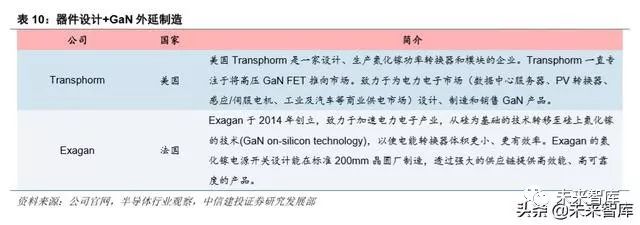

基于手機快充的激烈競爭，OPPO、vivo、小米等中國手機廠商將帶動 GaN 功率市場快速增長。GaN 功率 器件領域一直由 EPC，GaN Systems，Transphorm 和 Navitas 等純 GaN 初創公司主導，他們的產品主要是 TSMC， Episil 或 X-FAB 代工生產。國內新興代工廠中，三安集成和海威華芯具有量產 GaN 功率器件的能力

3.4 Infineon 和 Transphorm 是功率 GaN 專利領域的領導者

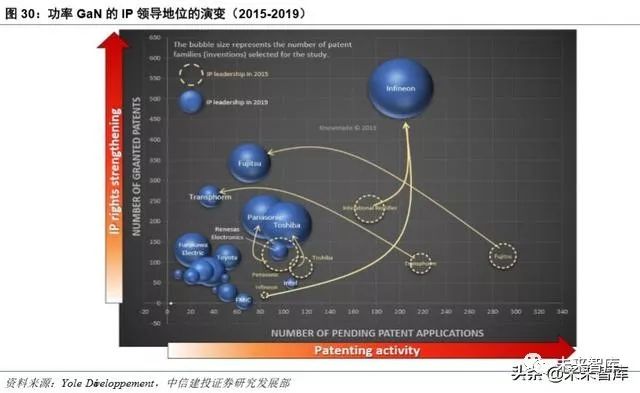

隨著中國 OEM 廠商 OPPO 在其 65W 快速充電器中采用 GaN HEMT，功率 GaN 正在進入主流消費應用。到 2024 年，GaN 電源市場的價值將超過 3.5 億美元，CAGR 為 85％。在近幾年的激烈競爭中，Infineon 和 Transphorm 掌握了最[敏感詞]的功率 GaN 專利。Infineon 的專利最全面，可在各個 GaN 應用場景進行商業活動。而 Transphorm 則主攻功率 GaN，暫時領先其他競爭廠商。

英飛凌憑借其在 2014 年獲得的國際整流器（International Rectifier）專利引領串疊組態（cascode topology） 相關領域。富士通和 Transphorm 則擁有與 E 型 GaN 晶體管相關的重要專利。英飛凌，EPC 和瑞薩目前在積極 地進行功率 GaN 專利的研發和申請。并且，英飛凌和英特爾都在研發將 GaN 功率器件與其他類型的器件（例 如射頻電路和 LED 和/或 Si CMOS 技術）進行單片集成的技術。

四、光電子：GaN 低功耗、高發光效率為 LED、紫外激光器助力

4.1 GaN 是藍光 LED 的基礎材料，在 Micro LED、紫外激光器中有重要應用

1993 年，Nichia 公司中村修二推出了第一只高亮度 GaN 藍光 LED，解決了自 1962 年 LED 問世以來高效 藍光缺失的問題，1996 年又首次在藍光 LED 上涂覆[敏感詞]熒光粉從而實現白光發射，開啟了 LED 白光照明的新 時代。目前實現白光 LED 有三種主要方法：（1）采用藍色 LED 激發黃光熒光粉，實現二元混色白光；（2）利 用紫外 LED 激發三基色熒光粉，由熒光粉發出的光合成白光；（3）基于三基色原理，利用紅、綠、藍三基色 LED 芯片合成白光。這幾種獲得白光 LED 照明的方法各有自己的優缺點。

Micro LED 是新一代顯示技術，比現有的 OLED 技術亮度更高、發光效率更好，但功耗更低。2017 年 5 月， 蘋果已經開始新一代顯示技術的開發。2018 年 2 月，三星在 CES 2018 上推出了 Micro LED 電視。Micro LED 顯示技術可以將 LED 結構設計薄膜化、微小化與陣列化，尺寸僅約 1~100μm 等級，但精準度可達傳統 LED 的 1 萬倍。此外，Micro LED 在顯示特性上與 OLED 類似，無需背光源且能自發光，唯一區別是 OLED 為有機材 料自發光。目前 OLED 受各大廠商青睞，是因為在反應時間、視角、可撓性、顯色性與能耗等方面均優于 TFTLCD，但 Micro LED 更容易準確調校色彩，且有更長發光壽命和更高亮度。Micro LED 有望繼 OLED 之后， 成為另一項推動顯示品質的技術。

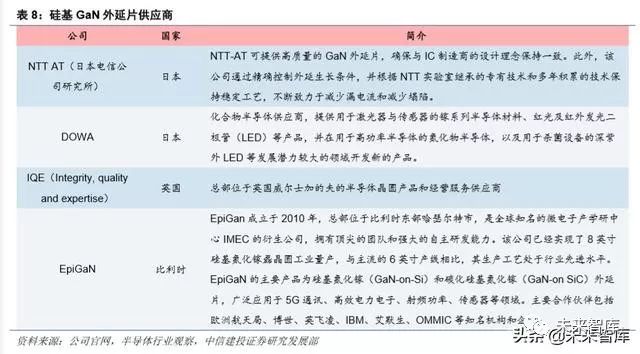

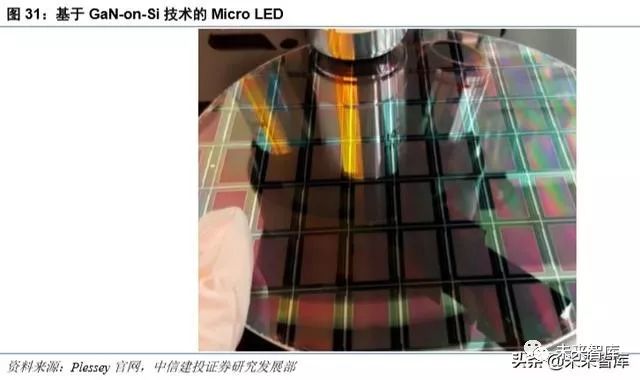

晶能光電目前硅襯底 GaN 基 LED 實現了 8 英寸量產，并且在單片 MOCVD 腔體中取得了 8 英寸外延片內 波長離散度小于 1nm 的優異均勻性，這對于 Micro LED 來說至關重要。商用的 12 英寸及以上的硅圓晶已經完 全成熟，隨著高均勻度 MOCVD 外延大腔體的推出，硅襯底 LED 外延升級到更大圓晶尺寸不存在本質困難。因 此，硅襯底 GaN 基技術的特性是制造 Micro LED 芯片的天然選擇。

氮化鎵（GaN）因其材料的高頻特性是制備紫外光器件的良好材料，紫外光電芯片具備廣泛的軍民兩用前 景。在[敏感詞]領域，典型的[敏感詞]應用有：滅火抑爆系統（地面坦克裝甲車輛、艦船和飛機）、紫外制導、紫外告 警、紫外通信、紫外搜救定位、飛機著艦（陸）導引、空間探測、核輻射和生物戰劑監測、爆炸物檢測等。在民 用領域，典型的應用有：火焰探測、電暈放電檢測、醫學監測診斷、水質監測、大氣監測、刑事生物檢測等。由 此可見，GaN 在光電子學和微電子學領域有廣泛的應用，其中 GaN 基紫外激光器在紫外固化、紫外殺菌等領 域有重要的應用價值，也是國際上的研究熱點。

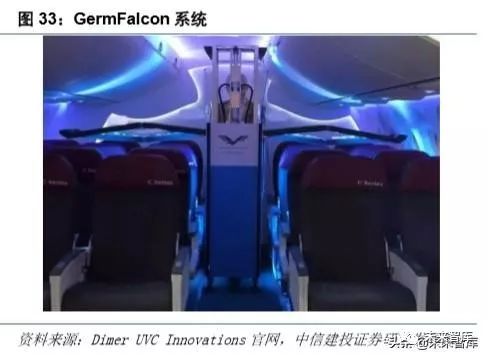

根據[敏感詞]航空權威媒體《Airport-technology》報道，為遏制新型冠狀病毒（2019-nCov）的快速傳播，[敏感詞] 洛杉磯國際機場（LAX）、舊金山國際機場（SFO）和紐約約翰·肯尼迪國際機場（JFK）已經啟用了[敏感詞] Dimer UVC Innovations 公司的 UVC 紫外線殺菌機器人對所有進出港的飛機內艙進行全面殺菌消毒，以有效預防新型 冠狀病毒（2019-nCov）傳播。其 GermFalcon 系統使用 UVC 紫外線消滅飛機內艙表面上和空氣中的病毒、細菌 和超級細菌，該系統的整體設計使飛機機艙的所有表面暴露在殺菌的 UVC 下。其核心光源采用了 GaN 紫外 LED 技術，使得機器人具備整體重量輕、功耗低、發光波段可控可調（對人體無害）的優點。

4.2 GaN 光電子市場成長快速，市場規模增量可期

根據 LEDinside 分析，LED 照明市場規模 2018-2023 年的 CAGR 為 6%。在物聯網和 5G 新時代，智慧化 產品滲透率更加迅速提升，智能家居照明的商機即將爆發。此外，2022 年 Micro LED 以及 Mini LED 的市場產 值預計將會達到 13.8 億美元。下一代 Mini LED 背光技術將是各家廠商的開發重點，至 2023 年 Mini LED 市場 規模預計會達到 10 億美元。其中顯示屏應用成長速度最快，2018 年至 2023 年 CAGR 預計超過 50%。

Micro LED 產業鏈大致分為 LED 芯片、轉移、面板與終端應用四大環節，目前以芯片和應用端推動力度最 大，中端環節較為薄弱。已布局的上游廠商分別有 Osram、Nichia、晶電、錼創(PlayNitride)與三安等；中游有 LuxVue、mLED 與工研院；下游有 Apple、Sony 與 Lumiode 等。從區域來看，歐美廠商偏重下游終端應用開發， 亞太廠商聚焦關鍵零組件的發展。

根據 LEDinside 發布的《2019 深紫外線 LED 應用市場報告》顯示，2018 年全球 UV LED 市場規模達 2.99 億美金，預計到 2023 年市場規模將達 9.91 億美金，2018-2023 年 CAGR 達到 27%。UV LED 廣闊的發展前景 正吸引越來越多的廠商進入。

基于氮化鎵半導體的深紫外發光二極管（LED）是紫外消毒光源的主流發展方向，其光源體積小、效率高、 壽命長，僅僅是拇指蓋大小的芯片模組，就可以發出比汞燈還要強的紫外光。由于其具備 LED 冷光源的全部潛 在優勢，深紫外 LED 是公認的未來替代紫外汞燈的綠色節能環保產品。但深紫外 LED 技術門檻很高，目前還 是處于發展階段，在光功率、光效、壽命、成本等方面還有待提升。近年來，深紫外 LED 的技術水平和芯片性 能進步很快，在一些高端領域已經得到批量應用，未來預計會得到更加廣泛的應用。

目前市場上高端的深紫外 LED 產品仍主要以日本、韓國廠商為主，不過越來越多的國內半導體公司開始 關注深紫外行業，進行了深度布局。如布局深紫外芯片-封裝-模組產業鏈的青島杰生（圓融光電），深紫外 LED 芯片的三安光電、湖北深紫、中科潞安、華燦光電、鴻利秉一，以及高性能紫外傳感芯片的鎵敏光電。目前，鎵 敏光電是國內唯一擁有紫外傳感芯片技術的公司，其所開發的高端氮化鎵和碳化硅紫外傳感芯片已投入大批量 生產，在飲用水、空氣、食品、衣物和醫療器械等紫外凈化領域得到了規模應用。

五、重要 GaN 企業及產業鏈梳理

5.1 CREE：全球最大的 SiC 和 GaN 器件制造商

Cree（Wolfspeed）在全球 LED 芯片、LED 組件、照明產品、電源轉換和無線通信設備市場中處于領導地 位。Cree 具備 SiC 功率器件及 GaN 射頻器件生產能力，其中 SiC 功率器件市場，Wolfspeed 擁有全球最大的份 額，公司也引領了 SiC 晶圓尺寸的變化浪潮。在 GaN 射頻市場，Wolfspeed 位居第二。公司的 GaN HEMT 出貨 量超過 1500 萬只，并進一步拓展了 GaN-on-SiC 代工服務

5.2 Infineon：[敏感詞]的半導體與系統解決方案提供商

Infineon（英飛凌）提供各種半導體解決方案，包括微控制器，LED 驅動器，傳感器以及汽車和電源管理 IC 等。在 2019 年 6 月宣布收購賽普拉斯（Cypress）之后，Infineon 成為全球第八大芯片制造商。英飛凌在包含功 率 IC 的整個市場保持領先地位，并實現了整個行業最大的自然增長。截至 2018 年，英飛凌在分立 IGBT 細分 市場份額達 37.4%，位列第一；在 MOSFET 細分市場份額達 26.4%，位列第一。

5.3 住友電工：全球 GaN 射頻器件第一大供應商

住友集團具有 400 年淵源歷史，旗下住友電工（Sumitomo Electric）主要生產 GaAs 低噪聲放大器（LNA）、 GaN 放大器、光收發器及模塊。住友電工為全球 GaN 射頻器件第一大供應商，同時也是[敏感詞] GaN 射頻器件第 一大供應商，住友電工還向[敏感詞]供應大量的光收發器及模塊，位列[敏感詞] 50 大核心供應商之列。住友電工壟斷全 球 GaN 襯底市場，其技術在業內處于領先地位。

5.4 Navitas：[敏感詞]的 GaN 功率 IC——GaNFast 技術的創造者

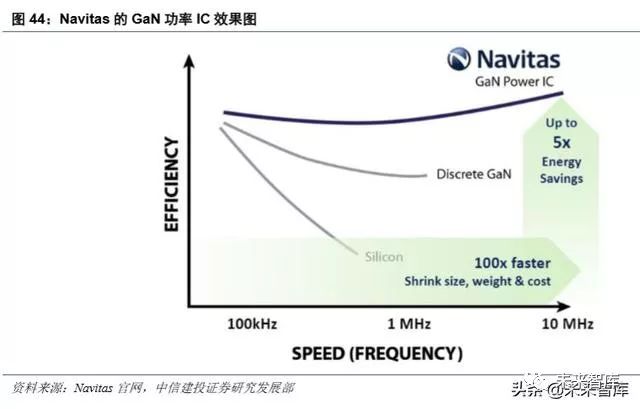

Navitas 半導體成立于 2014 年，旨在推動電力電子領域的高速革命。Navitas 認為，將高開關頻率與高能效 相結合可以使電源系統大幅提高充電速度和功率密度，并降低成本。Navitas 發明了業界[敏感詞] GaN 功率 IC，該 技術使開關速度提高了 100 倍，同時節省了 40％及以上的能源。

公司技術包括業界[敏感詞]商用平面功率 MOSFET，[敏感詞]高壓功率 IC，[敏感詞]驅動器+MOSFET 集成，[敏感詞]專用 功率 MOS 芯片組，[敏感詞]級聯 GaN 功率 FET 以及所有主要功率電子市場中的其他產品。Navitas 團隊創建了超過 40 億美元的新功率半導體業務。小米在 2020 年 2 月發布的 65W GaN 快充即采用了 Navitas 提供的 IC 芯片。

5.5 三安光電：全面布局 GaN 射頻、功率器件、光電的國產龍頭

三安光電是傳統照明 LED 芯片巨頭，其于 2019 年實現了深紫外 LED 芯片量產，處于整個行業產品鏈的上 游。作為國內領先的深紫外 LED 芯片供應商，公司深紫外 UVC LED 芯片廣泛應用于對空氣、水和物體表面消 毒等終端消殺產品和應用場景。光功率方面，三安光電 UVC 性能已經是國際同等水平，可以達到 2-4%光效。自今年疫情以來，三安光電已接收到多家客戶和政府的急增需求，公司UVC芯片已處滿產狀態。公司260~280nm 波段的深紫外 UVC 產品已累計客戶百余家。

三安光電目前正在中部地區建設一個 Mini/Micro LED 研發基地，投資額為 120 億元人民幣（17 億美元）。三安將在該研發基地展開 GaN 和 GaAs Mini/Micro LED 芯片以及 4K 顯示器的研發。與此同時，三安還計劃在 該基地建立 161 萬個 GaN Mini/Micro LED 芯片、750,000 個 GaAs Mini/Micro LED 芯片以及 84,000 個 4K 顯示 器的年生產能力。GaN 業務部門年產能將包括 720,000 個藍光 Mini LED 芯片、90,000 個藍光 Micro LED 芯 片、720,000 個綠光 Mini LED 芯片和 80,000 個綠光 Micro LED 芯片，而 GaAs 業務部分年產能將包括 660,000 個紅光 Mini LED 芯片和 90,000 個紅光 Micro LED 芯片。此外，三安光電已經正式與三星電子開展合作，共同 開發 Mini/Micro LED 技術。

三安集成成立于 2014 年，是 LED 芯片制造公司三安光電（600703）下屬子公司，基于氮化鎵和砷化鎵技 術經營業務，是一家專門從事化合物半導體制造的代工廠，服務于射頻、毫米波、功率電子和光學市場，具備 襯底材料、外延生長以及芯片制造的產業整合能力。

三安集成項目總規劃用地 281 畝，總投資額 30 億元，規劃產能為 30 萬片/年 GaAs 高速半導體外延片、30 萬片/年 GaAs 高速半導體芯片、6 萬片/年 GaN 高功率半導體外延片、6 萬片/年 GaN 高功率半導體芯片。官網 顯示，三安集成在微波射頻領域已建成專業化、規模化的 4 英寸、6 英寸化合物晶圓制造產線，在電子電路領域 已推出高可靠性、高功率密度的 SiC 功率二極管及硅基氮化鎵功率器件。

5.6 海威華芯：中國純晶圓代工（Foundry）廠商的新生力量

海威華芯是民營航空裝備與技術公司海特高新（002023）下屬子公司，提供晶圓代工、設計、測試服務。公 司積極拓展化合物半導體業務，已建成 6 寸化合物半導體商用生產線，并完成包括砷化鎵、氮化鎵、碳化硅及 磷化銦在內的 6 項工藝產品的開發，可支持制造功率放大器、混頻器、低噪音放大器、開關、光電探測器、激 光器、電力電子等產品，業務涵蓋航空、航天、衛星、消費電子等領域，產品廣泛應用于 5G 移動通信、電力電 子、光纖通訊、3D 感知等領域。

年報顯示，2018 年海特高新為 100 家客戶提供產品和技術服務，其中砷化鎵已經實現訂單 37 項，氮化鎵 已經引入 6 家客戶。其中部分產品實現批量出貨和代工實現量產；5G 基站產品通過性能驗證，目前處于可靠性 驗證階段；氮化鎵功率元器件已經小規模量產，隨著 5G 商用部署進程的不斷推進，在 5G 射頻方面將催生大量 的氮化鎵元器件需求，具有廣闊的市場前景。

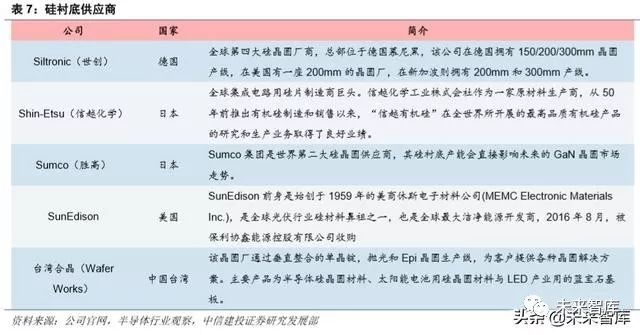

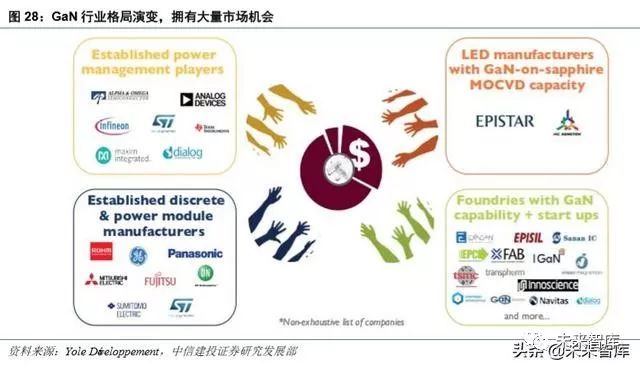

5.7 全球 GaN 產業鏈七大版塊及代表廠商一覽

六、投資建議

5G 基站的大規模建設對于 GaN 射頻有巨大需求，全球 GaN 射頻市場主要由住友電工（第一）、Cree（第 二）占據，其中住友電工是[敏感詞] GaN 射頻器件的第一大供應商。國產廠商在 GaN 射頻領域相對弱勢，但已有不 少廠商布局。

GaN 功率市場主要由快充帶動，其增長強度主要與國產手機廠商在 GaN 快充方面的推進強度相關。目前來 看，今年米 OV 及其部分附屬品牌的旗艦機都將標配 GaN 快充，GaN 快充出貨量有望在今年鋪開。小米的 GaN 快充的電源 IC 由[敏感詞]廠商 Navitas 供應，電源 IC 主要由國外廠商把控，國內廠商在 GaN 功率器件代工方面有 所布局。

光電子方面，新冠肺炎疫情導致短期內對 GaN 基深紫外 UVC LED 需求高漲，且長期來看，該技術是新的 環保、高效紫外光源的不二之選，短期需求和長期市場規模都很可觀。國產廠商三安光電于 2019 年實現了深紫 外 LED 芯片量產，處于整個行業產品鏈的上游，具有一定的技術壁壘。
