今天我們接著去學習另一篇 射頻技術基礎的講義，這篇講義同樣來自于網絡整理，署名是東南大學陳志恒老師。僅用于學習分享，切勿用于商業用途，如有侵權，請聯系管理員刪除。

小木匠依據自己的設計經驗和總結對[敏感詞]講義進行解讀，水平有限，還請海涵。

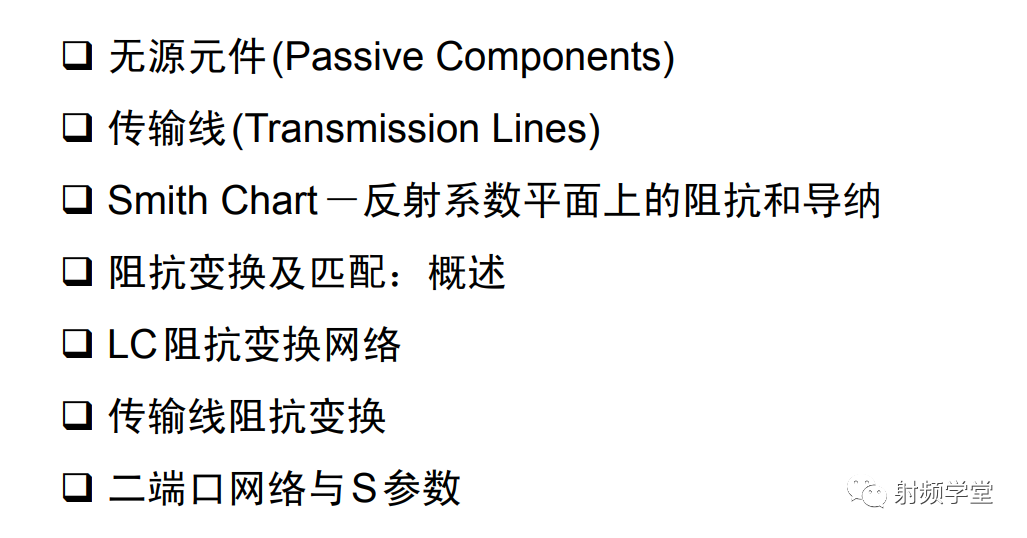

講義的主要內容：

No.1 無源器件

推薦文章：

常用天線和無源器件技術參數匯總

詳解射頻電路中的電阻，電容和電感

無源器件是射頻電路中常用的一種元器件，其相對的是有源器件，一般情況下我們認為不需要外接電源的元器件都屬于無源器件，那么除此之外的器件則屬于有源器件。無源器件主要包括電阻，電容，電感，轉換器，漸變器，匹配網絡，諧振器，濾波器，混頻器和開關等。

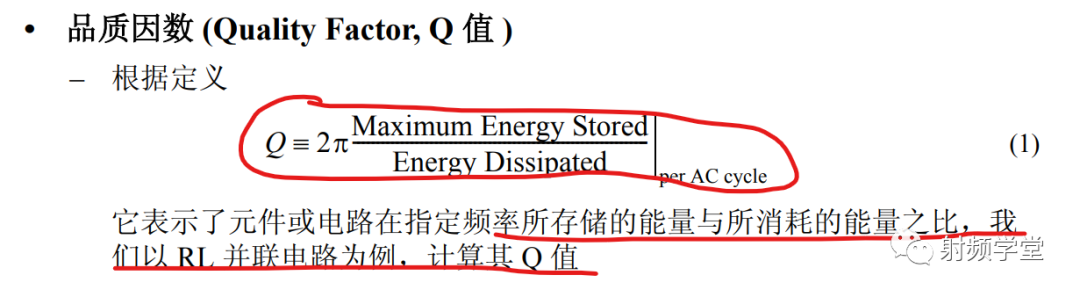

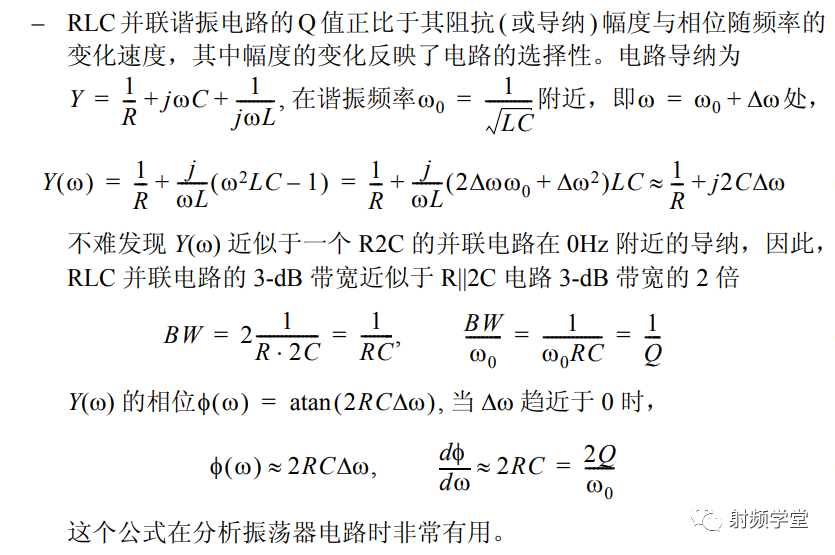

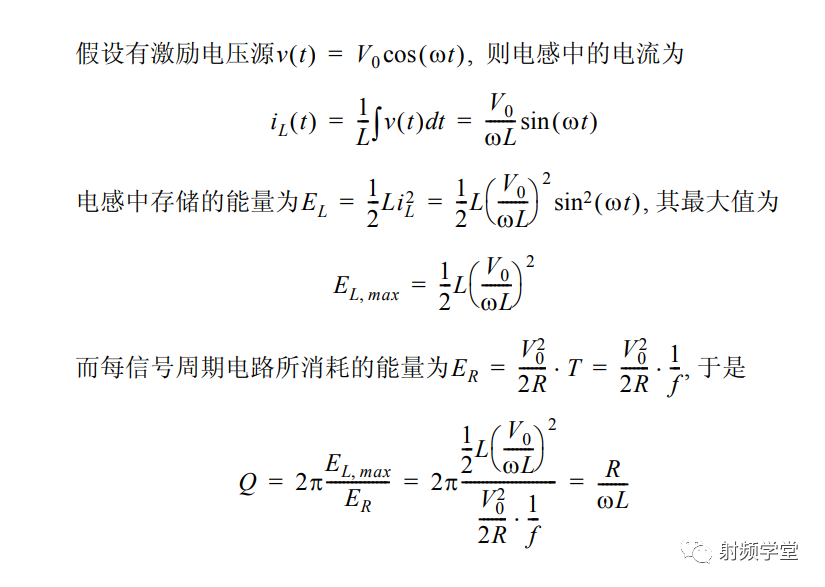

講義中詳細介紹了無源器件的一個重要參數——品質因數Q值，Q值是表征無源器件性能的一個重要參數，文中給出了其詳細的定義：單位周期內，器件所儲存能量和消耗能量的比值，很明顯，對于大多數無源器件來說，這個Q值越高越好。電阻器除外。這個我們在以后詳細介紹。

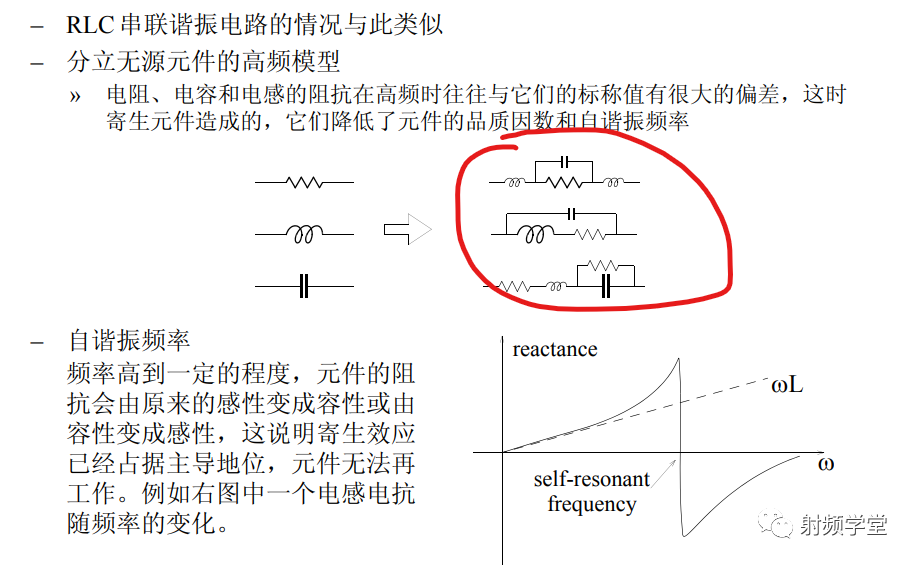

注意：對于分立無源器件來說，電感不一定是感性，電容也不一定是容性，電阻也不是純電阻。因為分布參數效應/長線效應，在電感上會有很多分布電容/電阻，因此在電感的正常工作僅限于一定的頻率，超出其頻率范圍，電感的性質就會發生變化，相應的電容和電阻也有類似的特性。這個變化點就是其自諧振頻率。

為什么呢？歡迎留言討論。

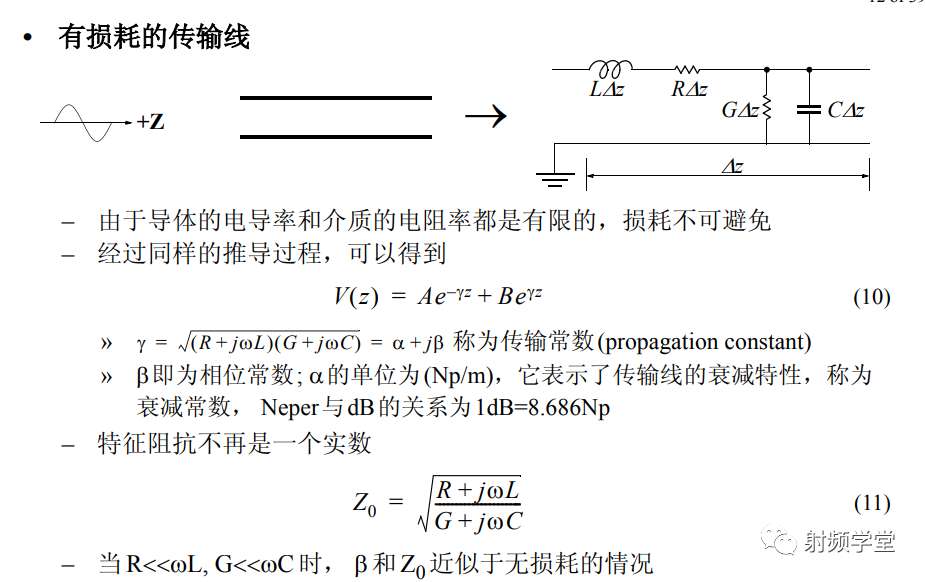

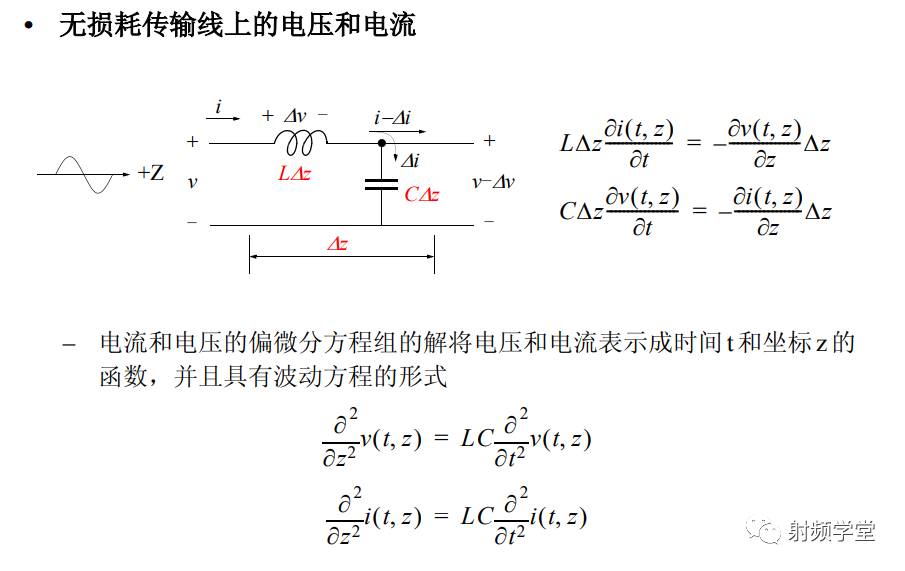

No.2 傳輸線

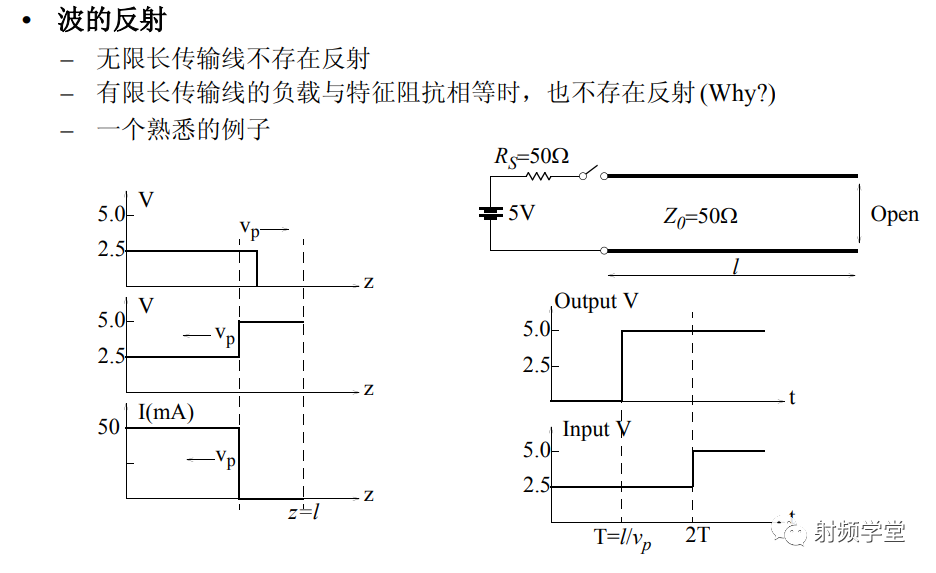

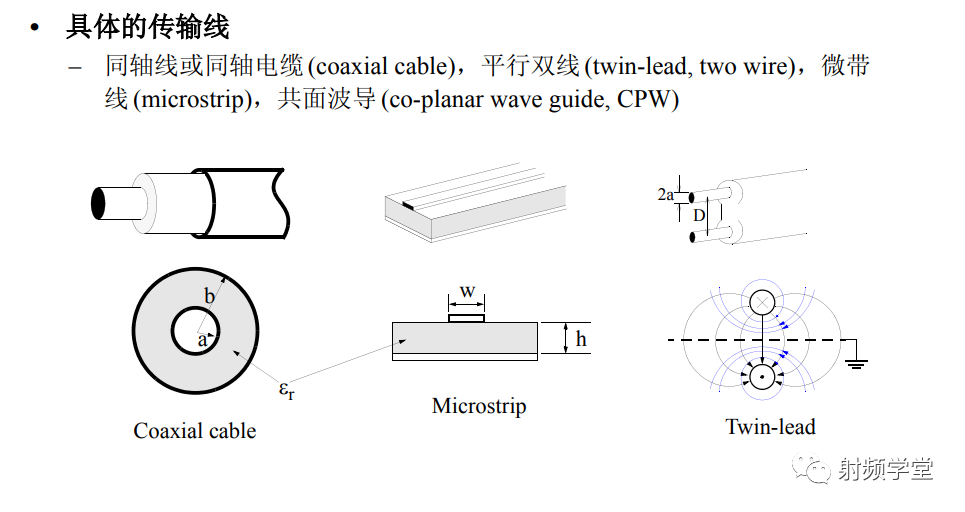

傳輸線是射頻和微波技術基礎中的基礎，尤其對于無源器件來說，其很多的都是有傳輸線/段來組成的。脫離傳輸線的射頻設計是不完整的。

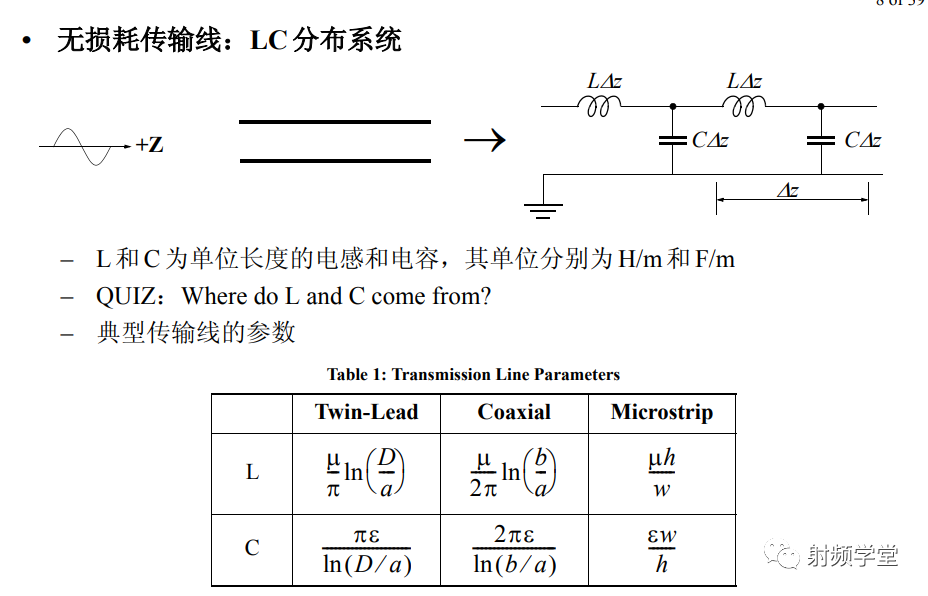

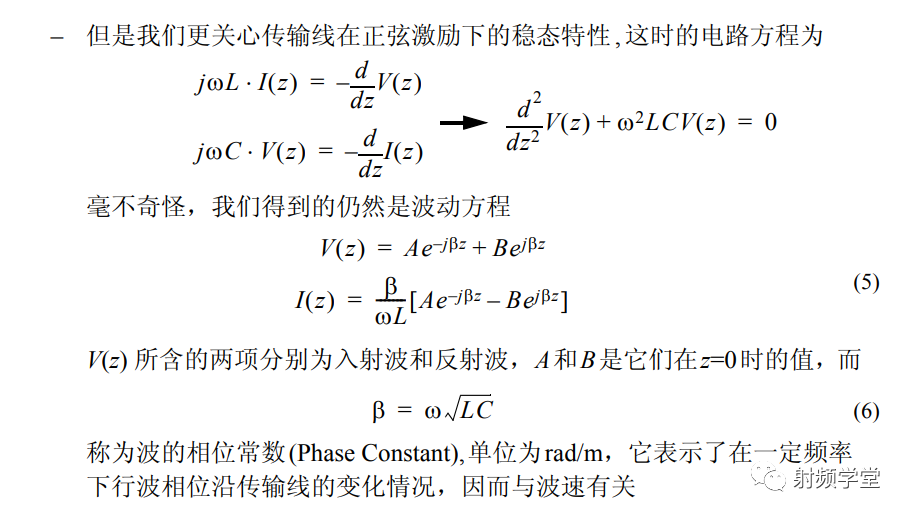

傳輸線的分析方法有多種多樣，對于現在射頻工程師來說，死記硬背公式不太現實，也沒有必要，但是掌握傳輸線必要的場分布/阻抗比對于設計來說益處大大地。

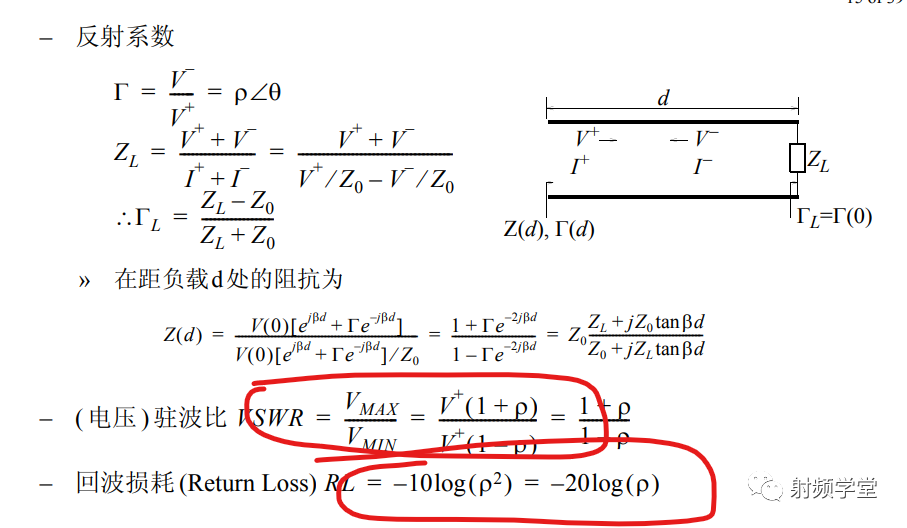

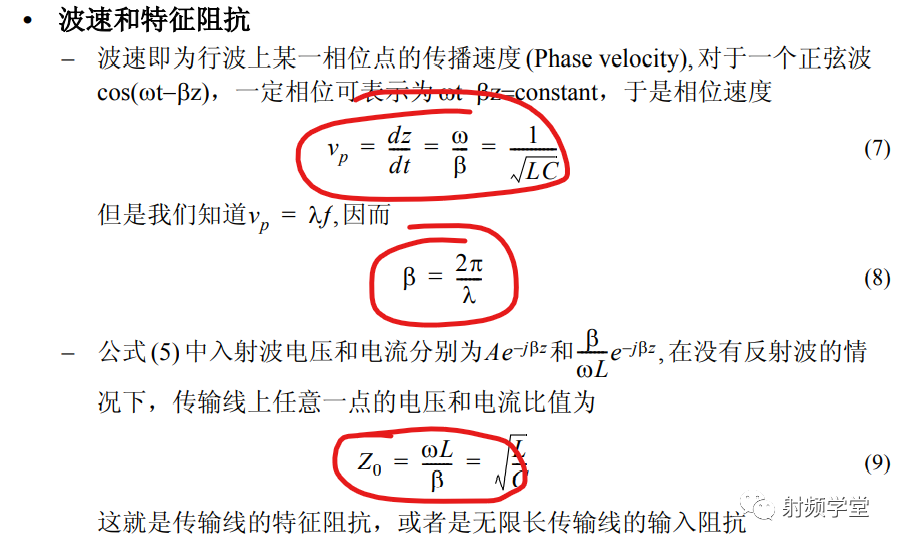

上面的公式，要記牢哦。

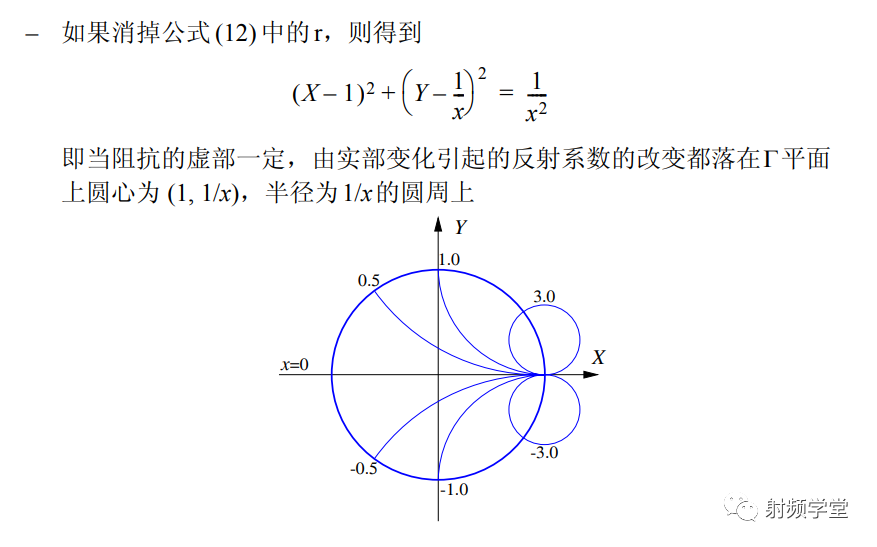

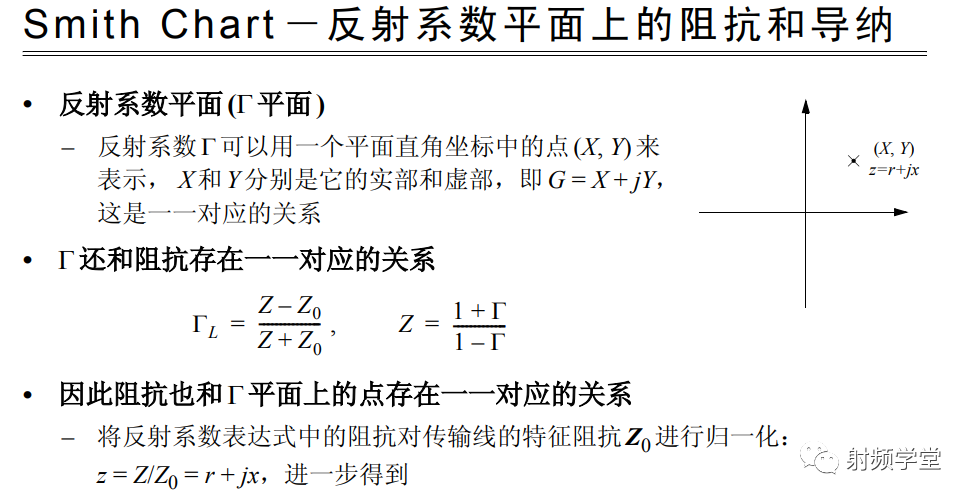

No.3 史密斯圓圖

從容面對“史密斯圓圖”，不再懵逼

如何利用 Smith 圓圖快速進行阻抗匹配？（附Smith 圓圖下載）

史密斯圓圖，其實并不難

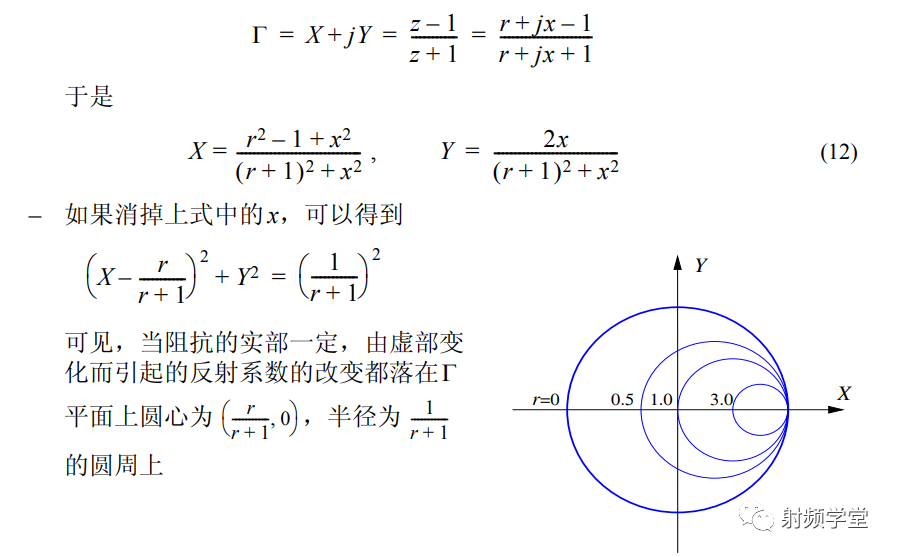

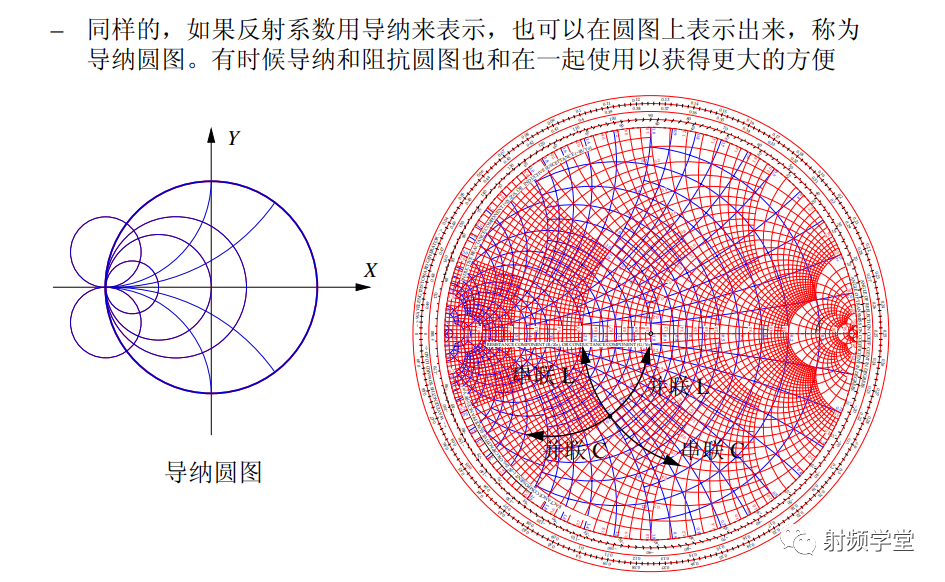

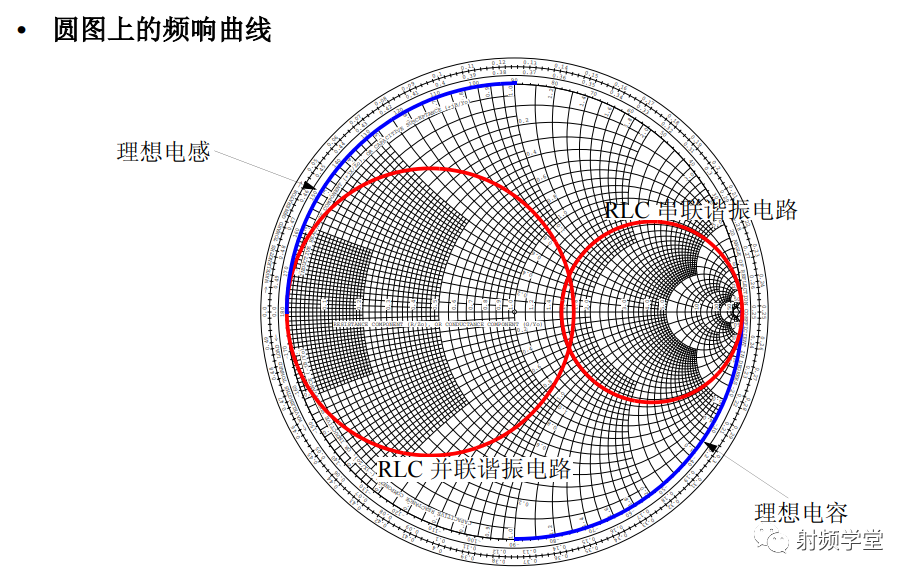

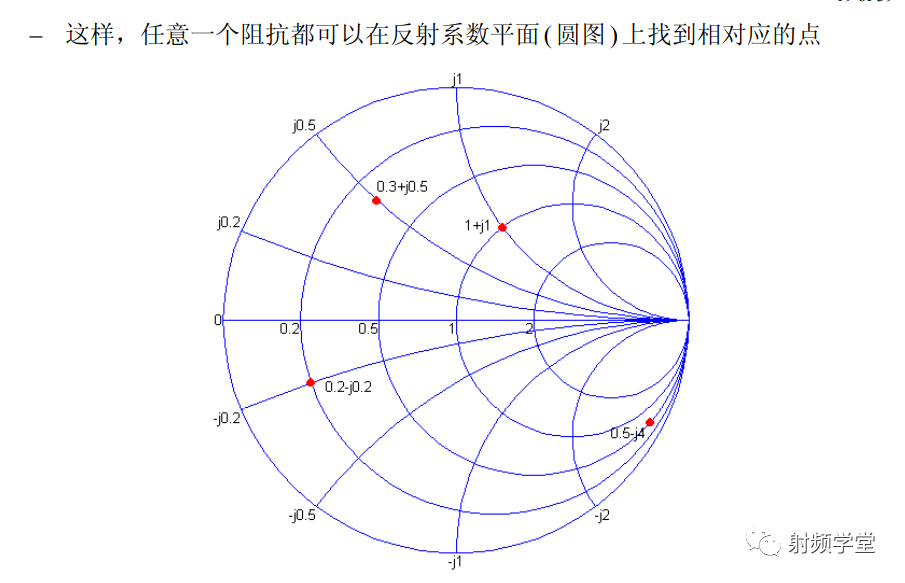

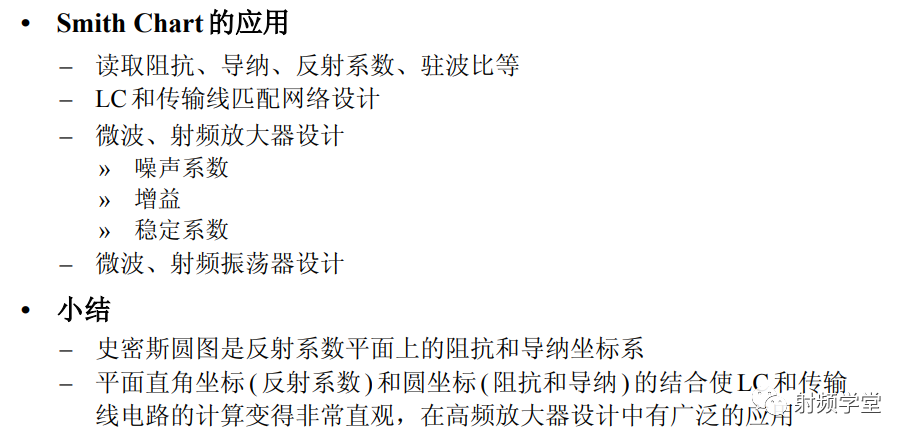

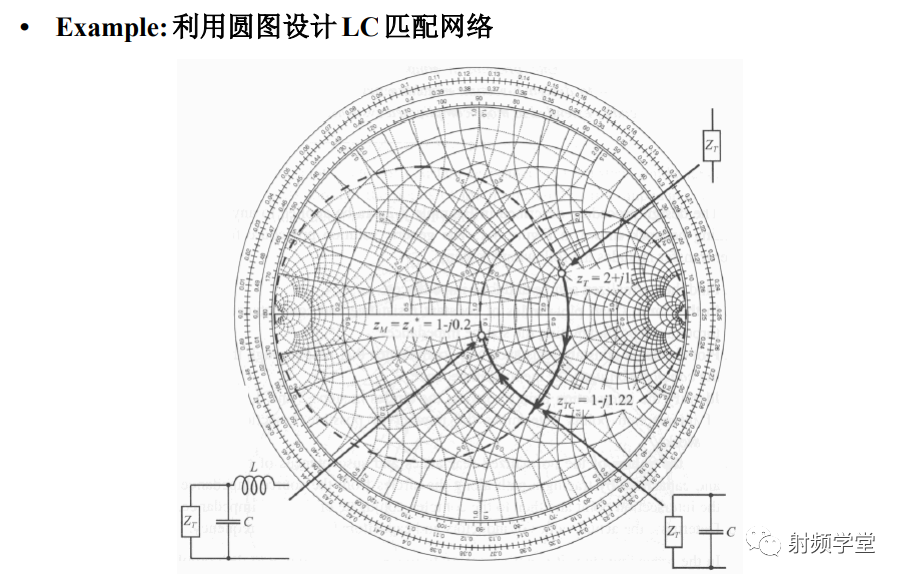

史密斯圓圖是一種阻抗匹配的工具，可以說，凡是設計到阻抗匹配的地方，史密斯圓圖都能提供很好的幫助，史密斯圓圖提供了一種簡單的可視化的匹配方法，省去了繁瑣的計算。

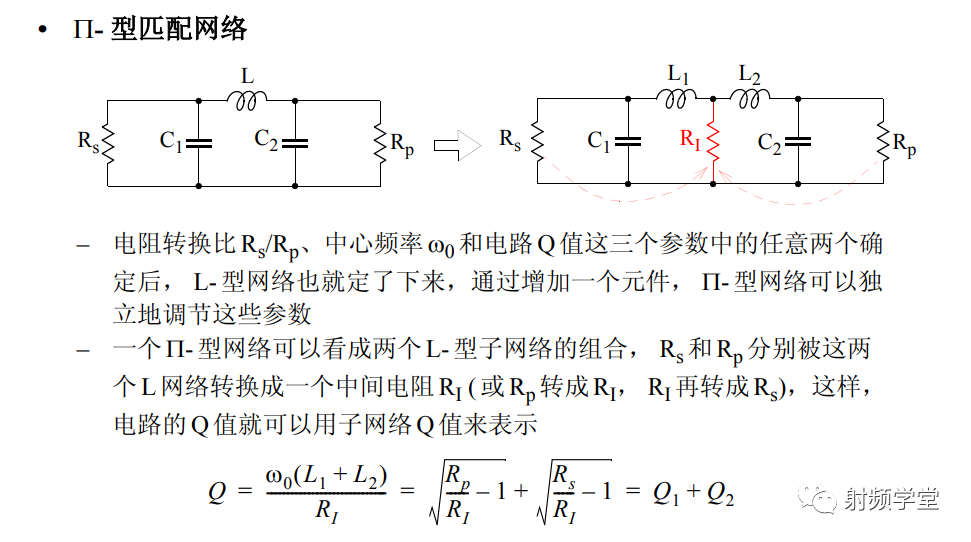

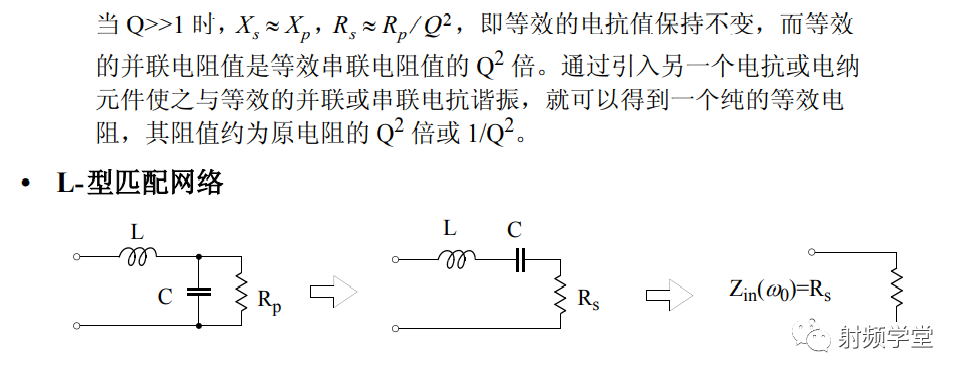

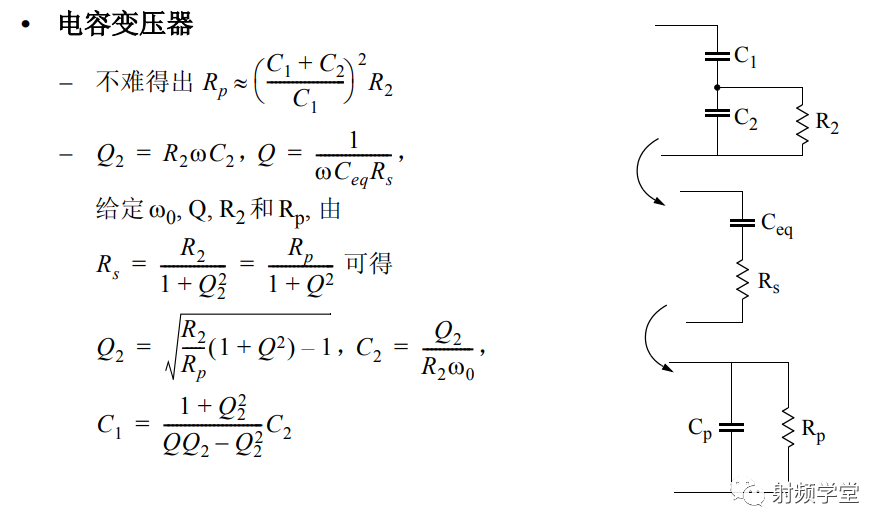

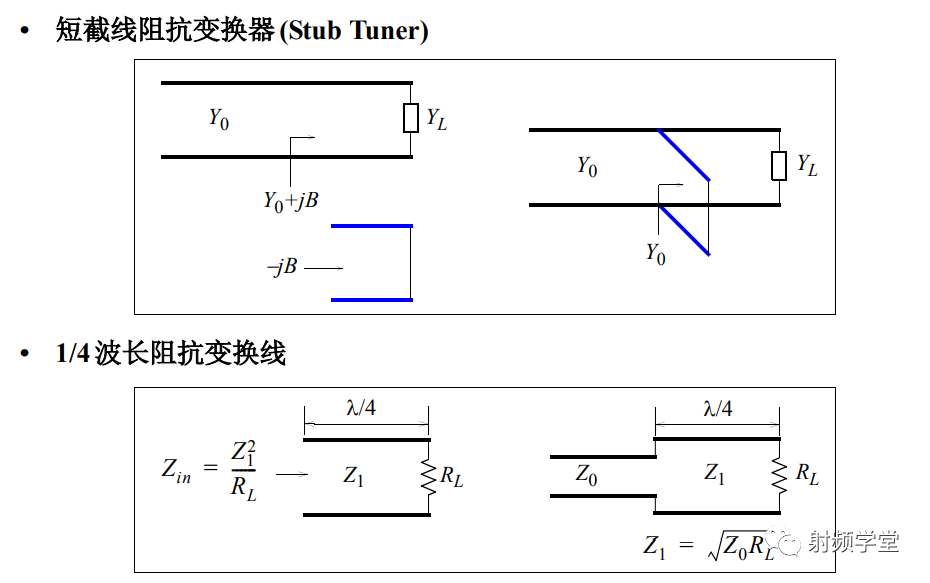

No.4 阻抗變換

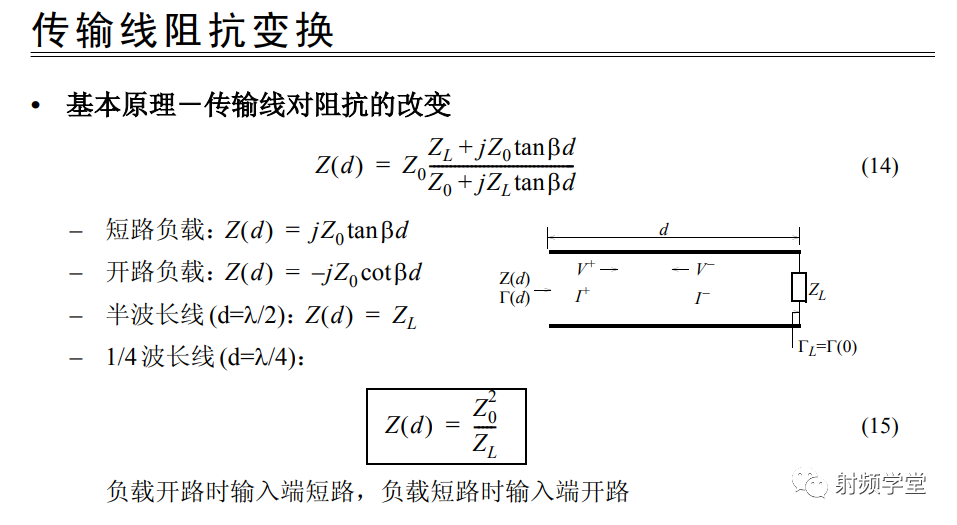

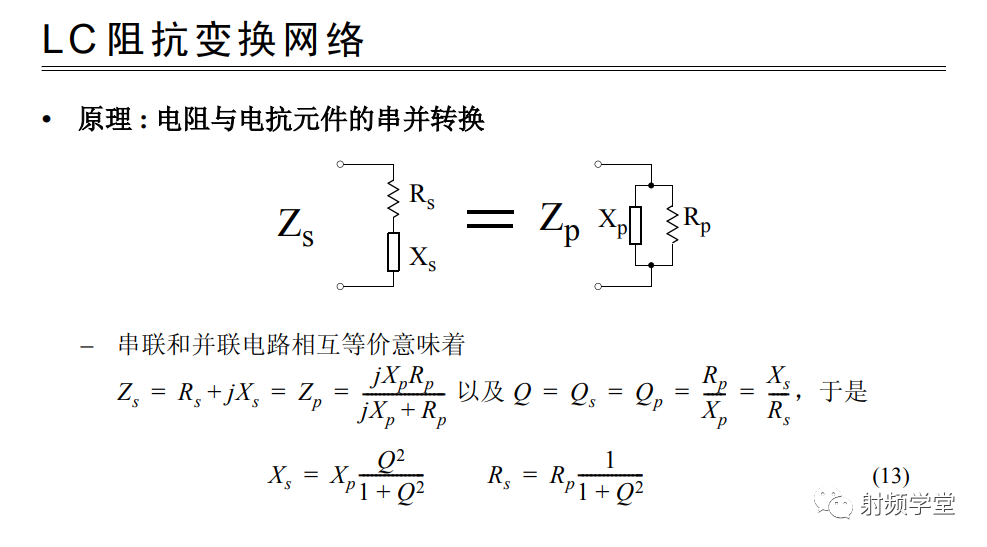

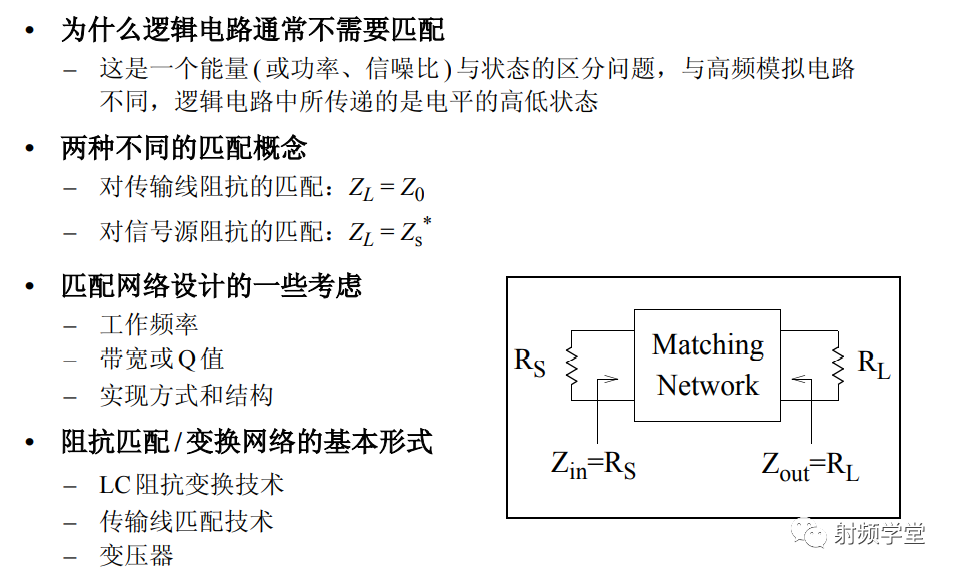

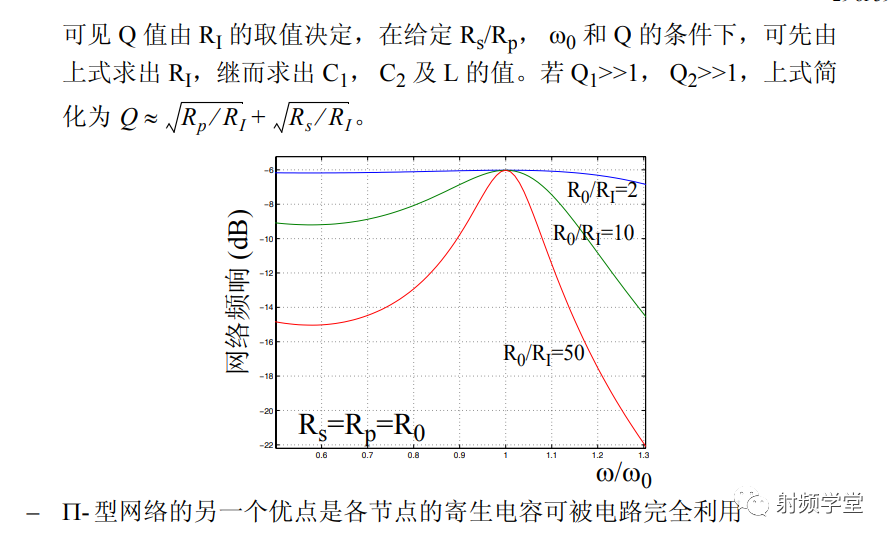

對于無源器件可以簡單的認為其設計過程就是一個阻抗變換的過程，比如無源濾波器，我們只是在需要的頻率范圍內實現阻抗匹配，而在不需要的頻率范圍內阻抗失配。這點需要提醒大家，我們課本上所說的很多參數的定義，級聯等都是基于阻抗匹配情況下的，如果阻抗是失配的，那么 公式的有效性就要大打折扣了。

No.5 網絡參數

再談微波網絡參數

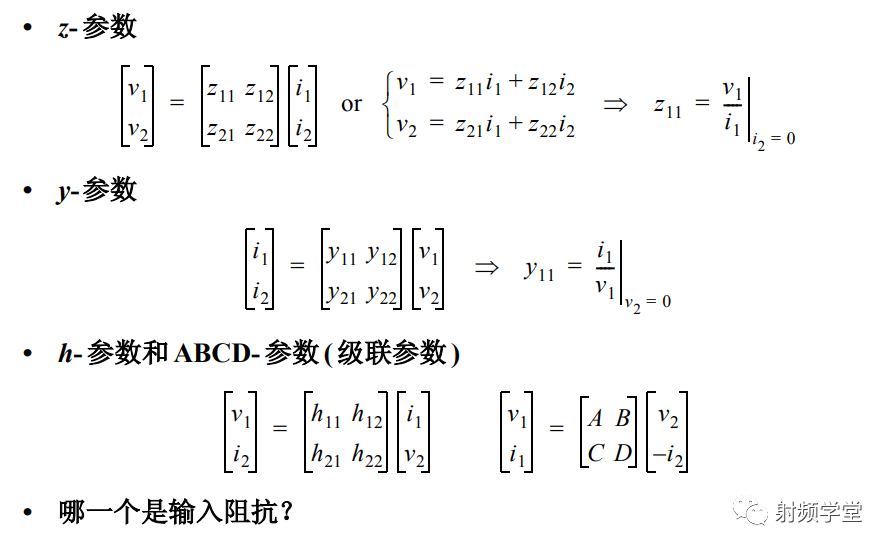

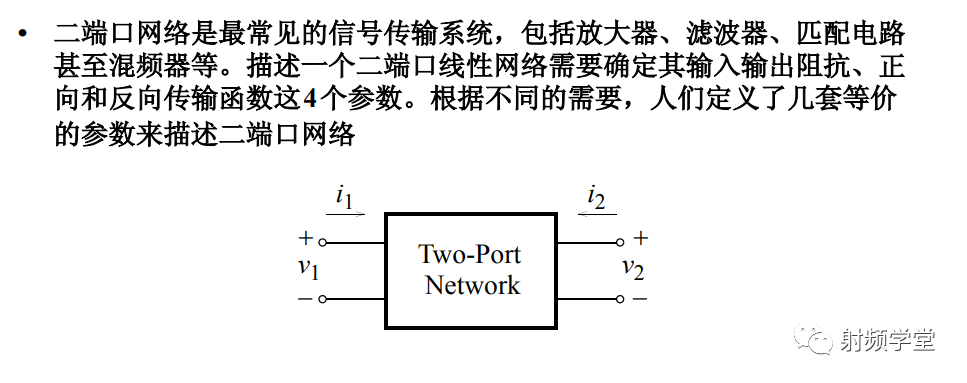

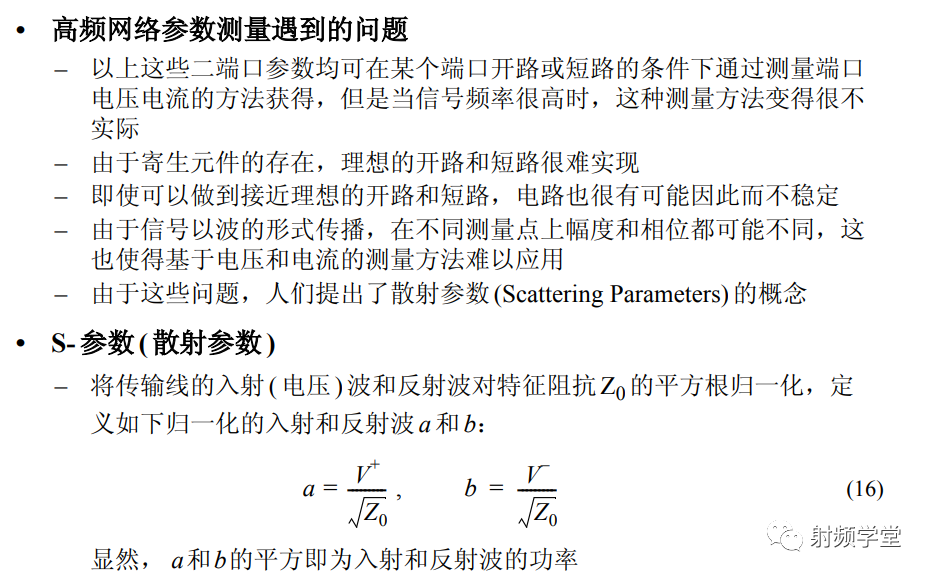

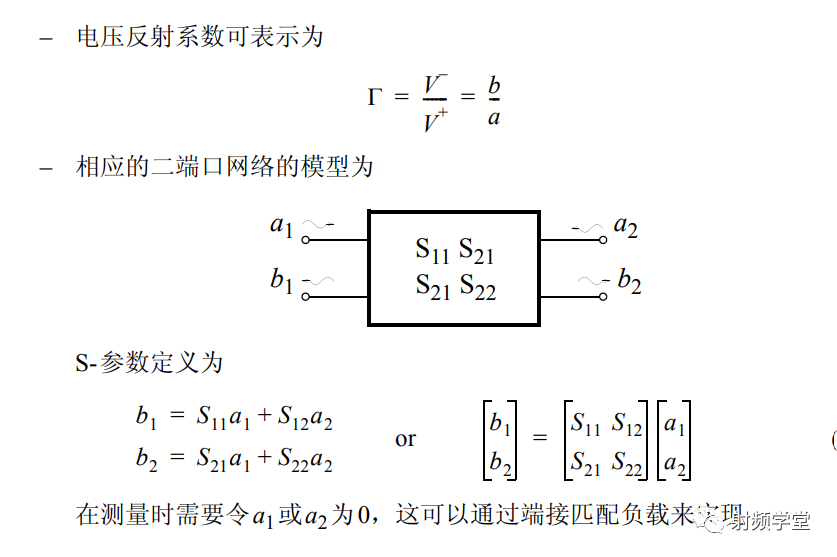

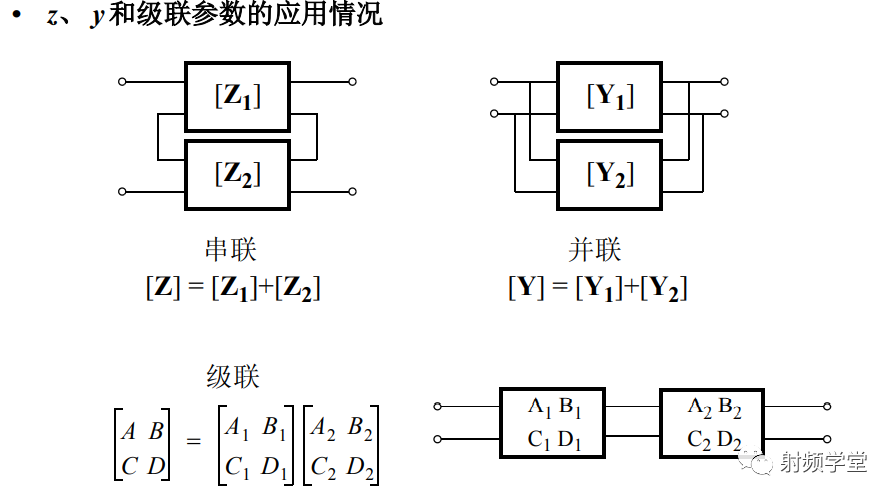

網絡參數是微波系統性能的重要表征，尤其是S參數更是重中之重。
