吸收式和反射式開關(射頻小知識)

發布時間：2023-04-10作者來源：金航標瀏覽：3118

前兩天，汪三讓我幫他找一個吸收式的開關，哼哧哼哧地找了好久才找到。結果他又說，隔離度也不是太好啊？為啥比你之前給我推薦的反射式的還要差？

超級大帥哥：為啥你一定要用吸收式的開關？

汪三：不是說吸收式比反射式的隔離度要好很多嗎？

超級大帥哥：開關的性能取決于芯片的設計及工藝等因素，在同等情況下，吸收式是比反射式的隔離度要好，但如果設計和工藝有差距的情況下，吸收式的隔離度反而比反射式的要差。

汪三：我不管，我不管，你給我找個隔離度高的開關。

超級大帥哥：你可聽聞閃電五連鞭和“別打臉3000”？

汪三：哎呦，別打臉，別打臉！

好爽！！！！！

現在看一下兩者的架構：

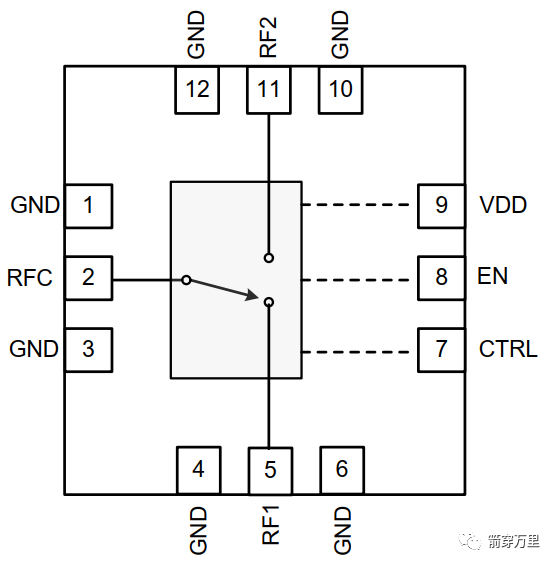

反射式開關（一）架構：

圖一

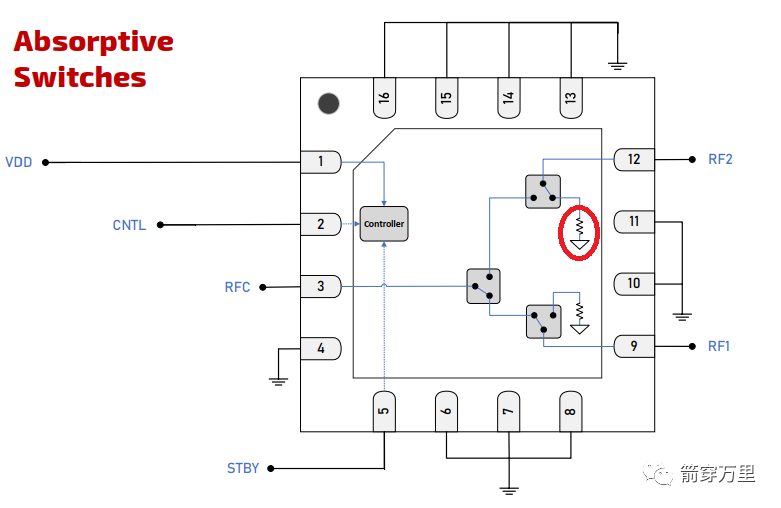

吸收式開關架構：

圖二

從上面兩張圖對比，我們可以發現在RFC切換到RF1或RF2的時候，兩者是有差別的。

反射式開關（一）在RFC切換到任意一路后，另一路一定是空載，在空載的情況下，對應的S參數將不在50Ω阻抗附近。比如RF1接TX，RF2接RX，當RFC切到RF1的時候，RF2空載。當有TX發射信號的時候，會有一定的信號耦合到RF2上，從而進入到RX路徑，從而產生額外底噪，這個時候開關的隔離度參數就非常重要了隔離度越高，耦合到RF2上的信號越低，底噪就越低。

再看吸收式開關，在RFC切換到任意一路后，另一路都是通過負載（如圖二中紅色圓圈內所示）短接到地的，比如RF1接TX，RF2接RX，當RFC切到RF1的時候，RF2切換后短路到負載，然后接地。耦合信號會先被負載吸收，然后再被GND吸收，不會傳導到RX路徑上，再加上良好的隔離度，這樣就會大大地降低額外產生的底噪，提升系統抗干擾能力。

反射式開關還有另外一種形式，如圖三，反射式開關架構（二）：

圖三

反射式開關（二），這里，我們會發現RF1/RF2在RFC切換到任意一路后，另一路一定會切換連接到GND的，這種方式叫短路反射式開關。在RFC切換到任意一路后，另一路短接到地（如圖三中紅色圓圈內所示），比如RF1接TX，RF2接RX，當RFC切到RF1的時候，RF2切換后短路到GND。信號耦合到RF2上后，一部分會傳導到GND，一部分繼續傳導到RX路徑，如果隔離度良好的話，也會降低額外產生的底噪，提升系統抗干擾能力。但是相對吸收式開關來說，還是有點小差距的。

這是反射式和吸收式開關的差別，其他性能相近且不考慮價格的情況下，三者比較如下。

開關切換的時候	反射式開關（一）	反射式開關（二）	吸收式開關
S11/22	較差	中等	好
斷連阻抗	偏高	偏高	50Ω
抗干擾能力	較差	中等	好
