引言

隨著無線通信技術的飛速發展，天線作為無線通信系統的關鍵部件，其性能對系統的整體表現有著至關重要的影響。貼片陶瓷天線因其小型化、高性能的特點，在藍牙、WiFi等無線應用中得到了廣泛應用。本文將對貼片陶瓷天線的原理、HFSS仿真模型的建立以及仿真分析進行總結，以期為相關領域的研究和應用提供參考。

1.LTCC技術概述

LTCC（Low Temperature Co-fired Ceramics）即低溫共燒陶瓷技術，是一種將陶瓷粉料通過流延制成生瓷帶，再經過激光打孔、精密印刷等工藝制作出電路圖形，最后疊壓、燒結制成三維電路網絡的無源集成組件的技術。LTCC技術以其優良的疊層和過孔互聯技術、高頻高Q和低損耗特性，成為實現天線小型化的有效方法之一。

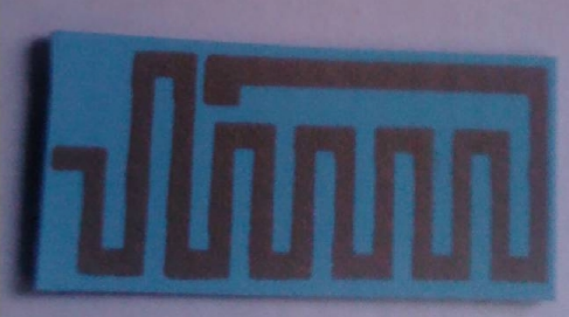

在天線設計上，LTCC技術主要利用了LTCC材料的高熱傳導率、高頻高Q和低介質損耗等特點。通過采用曲折線（Meander line）結構，LTCC天線能夠有效地增加表面電流長度，從而減小天線的整體尺寸。

2.貼片陶瓷天線原理

貼片陶瓷天線是一種微帶天線，其工作原理基于電磁波的輻射和接收。在LTCC天線中，曲折線結構起到了關鍵作用。曲折線因其特殊的結構，能夠增加表面電流的長度，從而減小天線的尺寸。同時，通過合理的布局和設計，可以使得天線在特定頻段內具有良好的輻射性能和匹配特性。

在LTCC天線中，每一層的曲折線結構中的電流方向在x方向對稱部分相反，電場方向也相反，因此在遠場產生的輻射作用相互抵消，對天線總體的輻射場影響較小。而y方向的曲折線結構電流方向相同，電場方向也相同，可以近似為短路偶極子，對天線總體的輻射起主要作用。

在微波頻段，上下曲折線結構之間重疊的部分會產生強烈的耦合效應。通常，器件中的耦合效應是要被避免的，但是如加以合理利用就會產生正面的作用。

3.HFSS仿真模型建立與分析

3.1 設計需求

針對藍牙、WiFi等無線應用，我們設計了一款中心頻率為2.4GHz的貼片陶瓷天線。天線的設計指標包括：中心頻率2.4GHz（2.402.9GHz），增益02dBi，極化方式為線極化，駐波比VSWR≤3，方位角全向。天線采用Al2O3陶瓷片作為襯底，相對介電常數為9.8。天線的總體尺寸為5.2×2×1.15mm3，并需掛載在FR4板上，相對介電常數為4.4，介電損耗為0.02，板厚為1.6mm。

3.2 仿真模型建立

根據設計需求，我們在HFSS中建立了貼片陶瓷天線的仿真模型。模型包括陶瓷天線內部結構、PCB板子以及FR4板等部分。陶瓷天線采用多層蛇形結構，末端的焊盤伸出一定長度的PCB走線，用于調試天線頻點。

3.3 仿真結果分析

通過HFSS仿真，我們得到了貼片陶瓷天線的增益和S11參數。仿真結果顯示，天線的最大實際增益為1.3dB，效果良好。同時，天線的S11參數顯示，除了2.4GHz頻點外，還存在4.4GHz等頻點。在實際工程應用中，可以根據測試效果對天線進行微調以滿足設計要求。

4. 總結與展望

本文通過對貼片陶瓷天線的原理、HFSS仿真模型的建立以及仿真分析進行了總結。仿真結果表明，采用LTCC技術和曲折線結構的貼片陶瓷天線在小型化方面具有明顯的優勢，但在帶寬和增益方面仍需進一步優化。隨著移動通信技術的不斷發展，對多頻段、寬頻帶和高可靠性天線的要求越來越高。因此，設計具有明顯寬帶和超寬帶（UWB）特征的LTCC天線結構將具有非常重大的意義。未來，我們將繼續深入研究貼片陶瓷天線的優化設計和應用，以滿足無線通信技術的不斷發展需求。
