GPS天線的分類

1.從極化方式上GPS天線分為垂直極化和圓形極化。

以現在的技術，垂直極化的效果比不上圓形極化。因此除了特殊情況，GPS天線都會采用圓形極化和線性極化。

2.從放置方式上GPS天線分為內置天線和外置天線。

天線的裝配位置也是十分重要。早期GPS手持機多采用外翻式天線，此時天線與整機內部基本隔離，EMI幾乎不對其造成影響，收星效果很好?，F在隨著小型化潮流，GPS天線多采用內置。此時天線必須在所有金屬器件上方，殼內須電鍍并良好接地，遠離EMI干擾源，比如CPU，SDRAM，SD卡，晶振，DC/DC。車載GPS的應用會越來越普遍。而汽車的外殼，特別是汽車防爆膜會GPS信號產生嚴重的阻礙。一個帶磁鐵（能吸附到車頂）的外接天線對于車載GPS來說是非常有必要的。

3.從供電方面又分有源和無源。

外置式GPS為有源天線，比方華信天線的GPS外置式天線基本上就屬于有源天線。那無源天線就是不含LNA放大器，只是天線本體。

GPS天線的作用：

     將衛星發射出來的電磁波轉換成電流，由于GPS信號是圓極化波，所以所有的天線都是圓極化工作方式。GPS天線按位置分為內置和外置天線，其中內置天線又分無源天線和有源天線。

1、無源天線

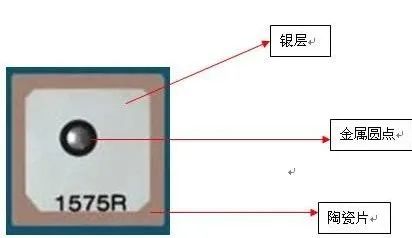

      如平板式天線，主要是陶瓷介質，大多是正方型設計，尺寸有25*25到12*12MM，面積越大，共振頻率越高，由于不要電源供電，所以叫無源天線。

銀層：

       陶瓷天線的表面銀層可以影響天線的共振頻率,理想的頻點是1574.42MHZ,在時間制作中可以調整銀面形狀來調頻點.

陶瓷片：

      陶瓷粉末的好壞和燒結工藝直接影響它的性能,市面上的陶瓷片尺寸主要有25*25,18*18,15*15 12*12等.陶瓷片的面積越大,共振的頻率越高.

2、 有源天線

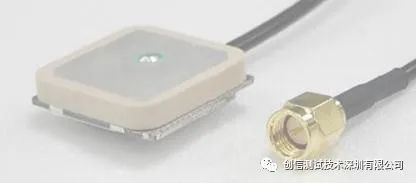

      顧名思義就是要供電的天線模塊,是由陶瓷天線、LNA（低噪聲信號模塊）、線纜、接頭組成、外加一個密封防水圈。

LNA：

    是將信號放大和濾波，前級LNA的增益必須配合后級LNA的增益，GSC3F（SIRF公司產品）要求信號的輸入前總增益不得超過29DB，否則信號產生過飽和自激。

線纜：

      選擇上要求阻抗匹配，阻抗一般為50歐姆。

有源天線的特點：高增益、抗干擾性強，如何選擇用有源天線還是無源天線呢？

      A、如果芯片內有LNA，建議用無源，如果無，則要有源天線，關鍵是芯片的天線輸入腳能不能饋電

      B、有源天線大，可以做外接天線。

 3、螺旋式天線

      就是由4條特定彎曲的金屬條組成，不需要任何接地，具有微波天線和垂直天線的特性，使天線任何方向都有3DB的增益，具有360度的接收能力。

螺旋式天線特點：

      A、如果地面干擾源較多，不適應用，因為天線有全向接收能力，會將干擾源的信號也放大，干擾了衛星信號。

      B、現在的螺旋天線引進了巴侖電路，增強了抗干擾性，但是價格偏高。

GPS天線參數（有源天線）

      A、工作頻率：1575.42MHZ（可偏2M）

      B、輸入阻抗：50歐姆

      C、VSWR小于或等于1。5

      D、帶寬：正負5MHZ

      E、增益：26DBM

      F、躁聲值：1.5DB

GPS天線的接口

      SMA，又叫反極性公頭，就是內部有螺紋，中間是觸點為針，這是最常用的，標準的SMA接口是有兩個器件組合用，一公一母，如公的接口是內螺紋+針，那么母的接口就要外螺紋+孔GPS天線類型和特點焊在主板上（母插座），接天線（公天線）還有一種叫RP-SMA，是與上面相反，它是外螺紋+針，內螺紋+孔。
